校园宿舍广播对讲系统

时间:2019-05-24 11:28 作者:admin 分享到:
        随着教育信息化建设进程越来越深入,数字网络越来越多的进入校园教学、生活和管理的方方面面,传统的模拟校园广播、对讲系统在应用模式,配套功能等方面都趋于落后和淘汰,远远不能达到现代校园数字化,网络化建设的需求。传统对讲系统存在的问题:
技术落后,兼容性、扩展性不佳   现有校园对讲系统基本都是采用模拟传输,人工管理的工作方式,系统易受环境干扰,包括回声严重。无法与校园网连接,以真正实现音源数字化、播放管理自动化;
音质差、功能单一   目前校园对讲系统只能用于简单对讲,无法实现多点主机,远程呼叫,以及终端和终端对讲,多路终端同时对讲;
安装复杂、维护不便、故障率高   由于现有对讲系统多是通过RS485控制,系统复杂,容易收到干扰,往往因一个终端出现问题而影响整条线路;
可管理性差、无法进行远程控制   由于使用传统网络及模拟信号,因此无法使用现代技术对对讲系统进行有效管理,更无法进行远程播放控制,不利于校园广播系统的灵活应用,造成资源浪费。

        校园宿舍广播对讲系统采用当今世界广泛使用的SIP通信技术, 将音频信号以标准IP包形式在局域网和广域网上进行传送,是一套纯数字传输的双向音频扩声系统。彻底解决了传统系统系统存在的音质不佳,维护管理复杂,缺乏互动性等问题。该系统设备使用简单,安装扩展方便,只需将音频终端接入计算机网络即可构成功能强大的数字化系统系统,每个接入点无需单独布线,真正实现计算机网络、数字视频监控、公共广播、对讲的多网合一。

SIP对讲系统是完全不同于传统对讲系统的产品。因建立在通用网络平台上,并融入世讯电科自有知识产权的数字音频技术,多方面体现了显著的优越性:
1、功能方面:完全融合网络广播和网络对讲,使得可以独立控制每个终端播放不同的内容。不仅能够完全实现传统广播系统的功能,而且还具备终端自由点播、终端间双向对讲、广播再不受地域的限制等功能;
2、传输方面:音频传输距离无限延伸,可运行在跨网关的局域网上,支持大范围的重要型应用,从主校区到分校区,从公司总部到各个地区分部的同声广播,远程对讲,实现快速、可靠的信息沟通;
3、音质方面:终端输出音质接近CD级, 满足对声音质量要求较高的场合,每个发音都可以清晰可辨,不再为含混不清的声音所困扰;
4、可靠性方面:主控机与终端均采用工业级芯片,全天24小时工作,完全不受病毒侵扰。借助于成熟的以太网络硬件,整套系统无需额外的线路维护。
1.2 项目需求
XX学校是一所市级重点学校,有3500 名在校学生,其中在校住宿学生数约为2000 人,为了管理好住宿学生的日常生活及人身安全,学校对学生宿舍采取军事化管理,为学校采用高科技的管理方式更加完善,学校具体需求如下:
学生公寓基本情况:
1、学校有男生宿舍楼:3栋;女生宿舍:2栋。
2、每栋六层,每层有宿舍24 间,每间宿舍标准入住4 名学生。
学生公寓广播对讲需求:
1、在课余时间可对宿舍播放一些背景音乐,让学生们能够在轻松的环境里得到放松。
2、宿舍管理处可在紧急情况、下发通知、预警、温情提示时对全体宿舍或部分宿舍进行广播。
3、学生遇到紧急情况时,可通过终端上的紧急按钮键呼叫到管理处。
3、按照学校作息时间表,自动、定时广播起床号、熄灯号、预先录制语言、背景音乐等。
4、到学校规定休息时间,宿舍管理处可监测各宿舍的休息情况,管理员可根据需要监听本宿舍的具体声音,并可对其讲话或对讲。
5、有学生家长、或男生同学间以及外人来需要找该公寓学生时,学校规定是不得随意出入。需要呼叫被访公寓,进行双方确认程序。
6、每栋公寓要有独立的控制设备、广播设备,同时可以接收来自学校广播主控制室的音频信号, 并受学校主控制室统一管理。
宿舍对讲终端不但可以实现对讲的所有功能,而且还可以将对讲系统和广播系统融合为一个系统。即平时当对讲系统使用,一旦紧急情况下即刻作为广播系统(紧急通知),每天早晚可以定时作为起床号、睡眠号等。广播优先播放,并提前提示有广播要进来。

二、 设计原则及依据
2.1 总体设计原则
1. 实用性:系统设备立足于用户对整个系统的具体需求,最大限度地发挥投资的效益;
2. 先进性:系统的结构和功能应具有先进性和成熟性,避免了因技术陈旧造成整个系统性能不高和过早被淘汰;
3. 可靠性:保证系统运行的稳定性和安全性。保证重要信息不致破坏和丢失;
4. 开放性:系统应具有良好的开放性,并提供标准接口,可以根据用户需求对系统进行扩展和升级;
5. 兼容性:系统设备的选择要以先进性和成熟性为基础,同时考虑兼容性,避免因兼容性造成系统难以升级和扩展;
6. 标准化:进行设备选择时,应符合国际、国内标准设计,避免因新技术不支持而造成设备淘汰;
2.2 设计依据规范
系统规划设计必须按照国际、国家和本地区的有关标准和规范进行。本设计将依据和参照以下的设计规范和要求进行:
1.《安全防范视频监控联网系统信息传输、交换、控制技术要求》GB/T28181-2011
2.《 智能建筑设计标准》GB /T 50314-2006
3.《火灾报警与消防联动控制》JGJ/T16-92-24.1
4.《火灾自动报警系统设计规范》GB50116-2008
5.《火灾自动报警系统施工及验收规范》GBJ50166-2007
6.《建筑电气工程施工质量验收规范》GB 50303—2002
7.《综合布线系统工程验收规范》GB/T 50312-2007
8.《城市住宅建筑综合布线系统工程设计规范》CECS119-2000
9.《建筑物电子信息系统防雷技术规范》GB 50343-2012
10.《民用建筑电气设计规范》JGJ/T16-2008
11.《高层民用建筑设计防火规范》GB50045-95(2005年版)
12.《世讯电科专业对讲产品手册》
客户技术要求和相关建筑平面图(客户提供),根据此规格书及最新版的有关标准对行业对讲系统进行设计、施工和验收。

三、系统设计方案
3.1 设计分析
综合XX学校平安工程项目安防系统建设和实际使用需求,借助校园内部网络通信,设计一套全数字SIP校园宿舍广播对讲系统,要求与校园视频监控系统、周界防范系统、公共广播系统、电子地图等管理系统集成安防综合管理平台,实现一体化、数字化、集成化的高效管理平台系统,提升校园的综合管理水平,实现依靠科技强警,向科技要警力,建设基础设施,并联网接入平安城市指挥中心,形成快速反应的综合控制安全防范体系。
校园宿舍广播对讲系统借助校园内部网络搭建通讯平台,系统采用多级管理平台设计,系统在校保安中心设置了系统的一级管理平台,在宿舍管理室设置了二级管理平台,组成一套保安中心、宿舍管理室、宿舍求助终端的多级管理平台;宿舍管理室用于向各宿舍发布通知并且可实行监听管理,负责管理所在宿舍楼区域。
3.2 系统配置
本次校园宿舍广播对讲系统设计采用了基于网络传输的对讲系统,利用网络平台,把宿舍管理室和前端各个求助点连接起来,所有的通讯信号和控制协议通过网络进行传输,采用基于网络数字SIP对讲系统,是一套纯数字音频对讲系统,借助校园内部网络进行传输数字音频信号,减少前期的施工难度和施工成本,同时音频音质达到CD级别;系统采用先进的音频压缩技术,每套对讲音频只占用带宽几十Kpbs,100套节目只占几兆网络带宽,对目前1000兆平安校园内部网络带宽没有任何影响;目前该系统对讲通话延时在几十毫秒以内,是一套几乎无延时的实时对讲系统;系统采用全双工对讲通信技术,并在每个对讲终端加了世讯电科独有的音频反馈处理芯片,杜绝了对讲时的啸叫、失真等问题,达到几乎全频完美对讲音质;系统满足派出所网点对讲、报警、录音、视频监控、公共广播、电子地图使用功能;对讲终端采用防爆、防拆、防水设计,符合平安校园各场所的使用需求;系统提供二次开发协议包API接口,可以与平安校园的监控安防平台对接,把系统融入到监控安防平台,实现平安校园集中式管理。
3.2.1 保安中心配置
校园宿舍广播对讲系统在保安中心的服务器安装对讲系统管理平台软件、在总控中心配置1-2台管理机。
3.2.2 分控配置
校园宿舍广播对讲系统在宿舍楼的管理室设置分控中心,在分控中心设置1台管理机。
3.2.3 终端配置
校园宿舍广播对讲系统在每间宿舍设计了一个求助终端,平安校园求助终端具有防水、防拆、防爆、联动触发等功能。
3.2.4传输线路
保安中心到各区域的求助终端,采用基于广域网或局域网络进行传输,借助校园内部网络传输。

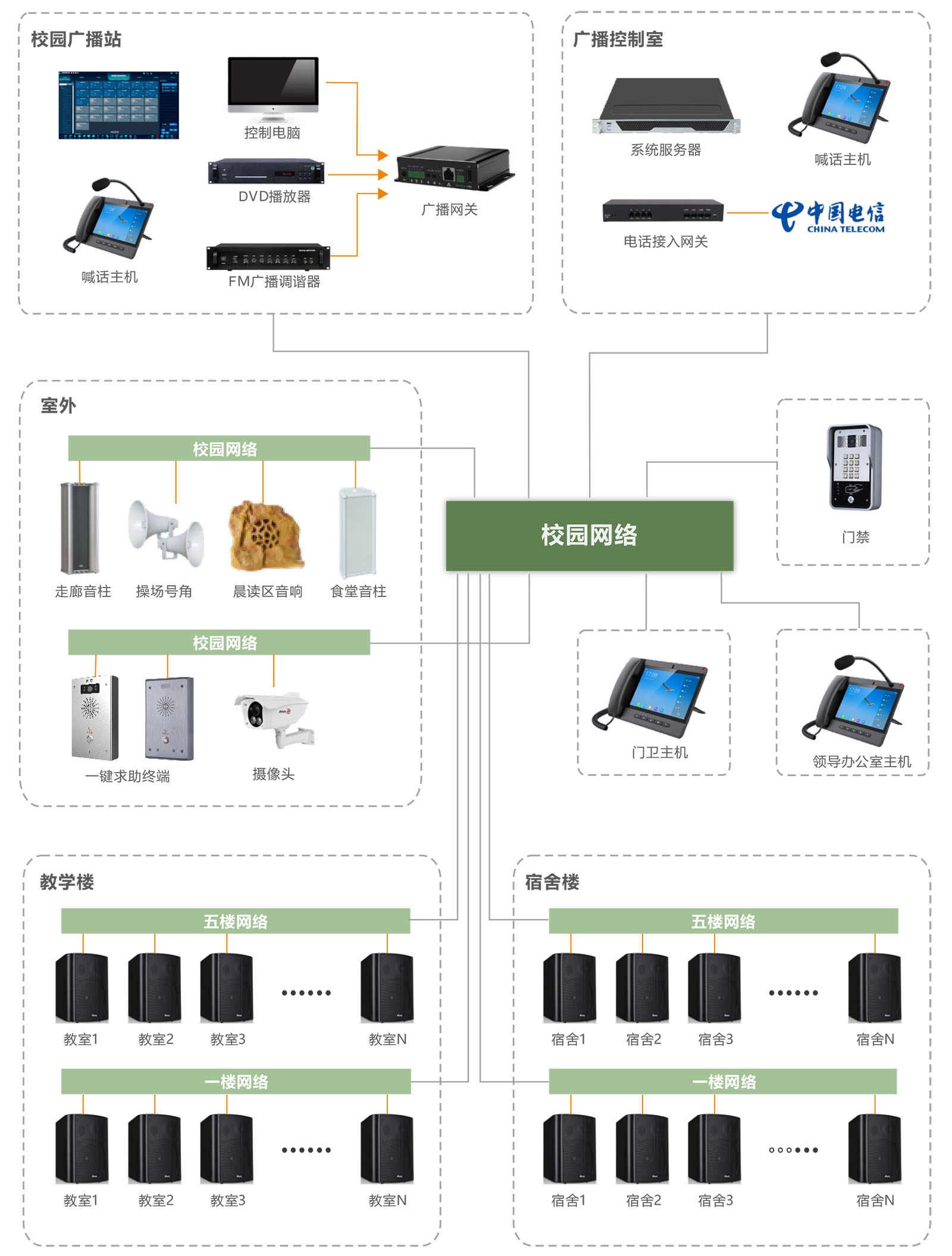

校园宿舍广播对讲系统拓扑图:

校园宿舍广播对讲系统功能介绍

3.5.1 对讲系统应用功能
校园宿舍广播对讲系统是平安校园数字化建设中一个非常重要的组成部分,和监控结合使用提高平安校园的安全防范水平。校园宿舍广播对讲系统具有以下功能:
1、个性化的背景音乐播放
    根据需要可插播或定时播放各种音源,网络广播CD播放机、调谐器、MP3、放音卡座等,优美的音乐能够给校园营造一个轻松惬意的环境,同时可以校园内播放通知,法律知识等。
2、远程语音喊话和指挥
    当值班中心发现监控视频中有可疑对象和紧急冶安情况时,保安中心或宿舍管理室均能实现对监控点的广播喊话,进行疏导人群或指挥现场处理工作,对可疑对象也有语音震慑作用。
3、分区广播寻呼
    能实现对各宿舍区域的紧急语音呼叫,可选择所有宿舍、也可局部选择多个宿舍、也可选择1个宿舍进行广播。
4、双向对讲
    在保安中心与宿舍管理室可以通过管理机进行双向可视通话功能。(例如发布通知,信息传达等)
5、紧急求助
    在宿舍安装求助终端,当遇到紧急情况需要向宿舍管理室求助时,可以通过求助终端一键求助与宿舍管理室值班人员语音通话,达到求助的目的。
6、平台整合
    系统提供SDK二次开发包,视频监控系统可联动控制通话开关或通话时的自动视频画面跟踪。
7.监听功能
实现管理人员对任一求助终端的实时监听,并且监听内容可以录制,并能长期保存。
8.联动功能
系统与监控视频系统集成到安防管理平台,通过与监控视频系统对接,可实现相关区域报警时,监控平台自动弹出报警点附近的视频画面,可实现视频监控实时录像。
9.电子地图功能
系统通过导入校园宿舍平面地图,设置对讲终端地图位置,实现相关区域对讲终端报警时,能在地图上直观显示出来。
10.多点报警功能
系统在保安中心设置对讲主控管理平台,在宿舍楼管理室设置系统的分控管理平台,求助对讲终端通过对讲模块按键,可快速与管理中心或值班室进行实时对讲通话。
