电信管理网

时间:2020-05-19 09:32 作者: 世讯电科融合通信系统
电信管理网的基本概念
            当前电信网正处在迅速发展和变化之中,电信设备是多厂家设备组成的网络,网络的类型、网络提供的业务不断地增加和更新。在这种形势下.与之相配套的网络管理技术显得尤为重要。我国电信网传统的管理方法主要是在原有交换局和传输系统的基础上建立网管中心。每个网管系统往往是根据当时的需要,按系统逐个分别建立的,这些系统各司其职,分别负责网络中的不同内容,它们相互之间没有信息交流,形成相互分裂的局面。随着电信网规模越来越大,维护工作越来越复杂,这种方式已不能适应网络发展的要求。
           为了解决上述问题,使得各个功能管理系统之间能够相互交换网络管理信息,全面、协调、有效地管理整个电信网络,国际电信联盟(ITU)提出了一个解决方法,就是在电信网上再建一个电信管理网(TMN),把所有的电信网管理系统都纳入这个统一的网络之中,使多个管理系统成为一个紧密联系的实体,使管理功能与电信功能分离,电信设备通过Q接口纳入TMN的管理框架,从而提高网络的运行效率,提高对公众的服务质量。ITU-T在M.3100建议中指出,TMN的基本概念是提供一个有组织的网络结构,以取得各种类型的操作系统之间、操作系统与电信设备之间互连。TMN是一个综合、智能、标准化的电信管理系统
           从理论上和技术的角度来看,TMN是一组原则和为实现这些原则中定义的目标而制定的一系列标准和规范;从逻辑和实施方面考虑,TMN就是一个完整、独立的管理网络,它有各种不同应用的管理系统,按照TMN的标准接口互连而成的网络,这个网络在有限点上与电信网接口、与电信网络互通,可以控制电信网的运行。TMN由操作系统、工作站、数据通信网、网元组成,如图5.22所示。其中网元是指网络中的设备,可以是交换设备、传输设备、交叉连接设备、信令设备。数据通信网则提供传输数据、管理数据的通道。它往往借助电信网来建立。TMN的通信协议栈是以OSI的7层参考模型为基础的;此外,TMN中采用了面向对象的设计方法,通过对对象的管理来实现对通信资源的管理;并且,TMN中采用了管理者/代理的概念,通过代理来实现对被管对象的管理。

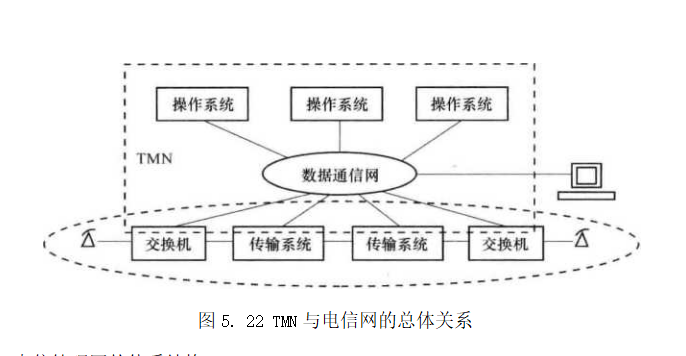

TMN与电信网的总体关系
电信管理网的体系结构
            ITU-T从管理功能块的划分、信息交互的方式和物理实现3个不同侧面定义TMN的体系结构,即TMN的功能体系结构、信息体系结构和物理体系结构;通过对管理需求的分析,提出了分层管理的概念,即TMN的逻辑分层体系结构。
1. TMN的功能体系结构
            TMN的功能体系结构是从逻辑上描述内部功能的分配。功能体系结构由功能块和参考点组成。
(1) TMN的功能块
            功能块是实现一组功能的概念实体,它能够通过各种物理配置来实现。
(2) TMN的参考点
            参考点是功能块之间概念上的信息交换点,位于两个管理功能块之间的业务分界点。当互连的功能块分别嵌入不同的设备时,它们之间的参考点就成为物理上的具体接口。
2. TMN的信息体系结构
            TMN的信息体系结构主要用来描述功能块之间交换的不同类型管理信息的特征,在信息结构的描述中,TMN采用了OSI的管理技术,引入了面向对象及管理者/代理的概念等。
(1) 面向对象技术在TMN中的应用
            面向对象的管理是TMN的核心。TMN信息结构的主要特点就反映在面向对象的信息建模上,它的基本思路就是通过对网络资源和管理方法的抽象,采用面向对象的技术.按照OSI的管理方法实现对网络实体的管理。面向对象的基本思想就是把要构造的系统表示为若干对象的集合。对象实质上就是将一组数据和对该数据的操作封装在一起的实体。
(2) 管理者/代理
            电信环境的管理是一个信息处理的应用过程。由于被管理的环境是分布的,因此网络管理也是一个分布式的应用过程。在TMN中,管理目标的实现是按照管理者/代理的模型来组织的。在一个特定的管理体系中,管理过程将担当两个可能的角色之一,即管理者或代理者。管理者是对管理对象进行管理的应用部分;代理者直接执行管理者的管理命令,对管理者的命令做出反应,向管理者提供管理对象的情况。图5.23表示了管理者、代理者及对象之间的关系。

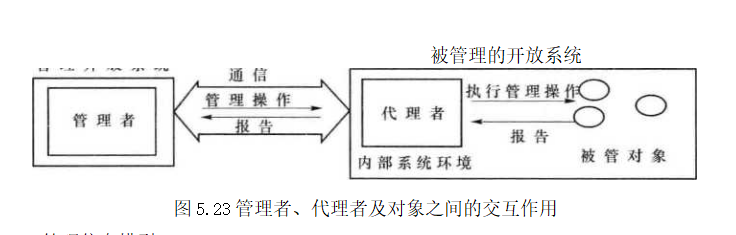

管理者、代理者及对象之间的交互作用
(3) 管理信息模型
            在OSI信息建模过程中,将网络资源抽象为管理对象,用管理对象来表示所管理的网络资源和它们的相关属性、操作、通信和行为,再用一套规范的抽象语法记法(ASN.1),将这些管理对象及其属性表述出来,这样就构成了OSI管理系统的信息模型。在信息模型的基础上,网络管理活动中对某一物理实体部件的操作就演化为对信息模型中相关对象实例的操作。
3.TMN的物理体系结构
            TMN功能能够通过物理配置来实现,TMN的物理结构提供传送和处理网管信息的功能和过程,它描述功能块的物理分布。TMN的物理结构由物理构造模块和接口组成,在TMN中构造模块是不同类型的物理节点,而接口规定了在构造模块之间交换信息的类型和格式。
电信管理网的墨.春分层与管理功能
            TMN从3个方面定界电信网络的管理,即管理业务、管理功能和管理层次,如图5.24所示。

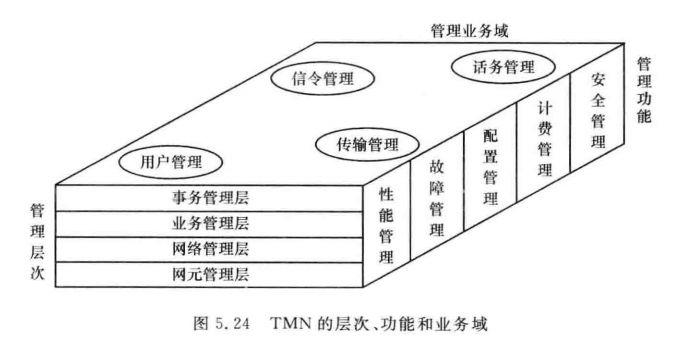

TMN的层次、功能和业务域
1.TMN管理功能的逻辑层次模型
            为了便于对复杂的电信网进行管理,TMN将管理功能分为不同的逻辑层次结构。从上至下分成不同的层次。
(1) 事务管理层
            事物管理层是TMN的最高功能管理层,这一层的管理通常由最高管理人员介入。这一层一般是完成对目标的设定,而不是目标的实现。
(2) 业务管理层
            业务管理层的主要功能是满足和协调用户的需求,按照用户的需求来提供业务,对用户的意见进行处理,对服务质量进行跟踪并提供报告以及与业务相关的计费处理等。
(3) 网络管理层
            网络管理层的功能是对各网元互连组成的网络进行管理,包括网络连接的建立、维持和拆除,网络级性能的监视,网络级故障的发现和定位,通过对网络的控制来实现对网络的调度和保护。
(4) 网元管理层
            网元管理层负责对各网元进行管理,包括对网元的控制及对网元的数据管理,如收集和预测处理网元的相关数据等。网元管理层下面直接与管理对象接口相接。
2.TMN的管理功能
            TMN有5个方面的管理功能,这些功能主要指业务管理层、网络层和网元层的管理。
(1) 性能管理
            性能管理是对网络的运行状态进行管理。包括性能监测、性能分析、性能控制。
(2) 故障管理
            故障管理可以分为故障检测、故障诊断和定位、故障恢复。
(3) 配置管理
            配置管理对网络中通信设备和设施的变化进行管理,如通过软件设定来改变电路群的数量和连接。从网管信息模型的角度上讲.就是对网络管理对象的创建、修改和删除。在其他几个管理的功能域中,对网络中的设备和设施进行控制时,需要利用配置管理功能来实现。
(4) 计费管理
            计费管理部分首先采集用户使用网络资源的信息(如通话次数、通话时间、通话距离),然后,把这些信息存入用户账目日志以便用户查询,同时把这些信息传送到资费管理模块,以使资费管理部分根据预先确定的用户费率计算出费用。
(5) 安全管理
            安全管理的功能是保护网络资源,使网络资源处于安全运行状态。安全是多方面的,如进网安全保护、应用软件访问的安全保护、网络传输信息的安全保护等。
