数字交叉连接设备

（1）基本结构

            数字交叉连接设备(DXC：DigitalCrossConnect)是SDH网络的重要网络单元，是实现传输网有效管理、可靠的网络保护/恢复以及自动化配线和监控的重要手段。所谓DXC是一种具有一个或多个准同步数字体系(G.702)或同步数字体系(G.707)信号端口并可以在任何端口信号速率(及其子速率)间进行可控连接和再连接的设备。适用于SDH的DXC(称为SDXC)则能进一步在端口间提供可控的VC透明连接和再连接。这些端口信号可以是SDH速率，也可以是PDH速率。SDXC除了具有连接功能外，还能支持G.784所规定的控制和管理功能。

            SDXC是一种具有1个或多个PDH(G.702)或SDH(G.707)信号端口并至少可以对任何端口速率(和/或其子速率信号)与其他端口速率(和/或其子速率信号)进行可控连接和再生连接的设备。从功能上看-SDXC是一种兼有复用、配线、保护/恢复、监控和网管的多功能传输设备，它不仅直接代替了复用器和数字配线架(DDF).而且还可以为网络提供迅速有192效的连接和网络保护/恢复功能，并能经济、有效地提供各种业务。

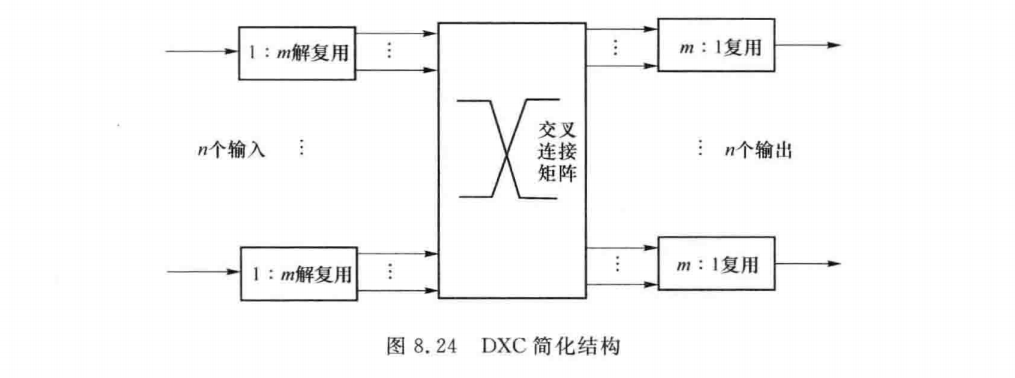

            用于PDH的DXC与用于SDH的SDXC两者的差别在于，前者只能处理有限的几个PDH等级信号；而后者能处理含有各种等级信号及其混合体的VC,并对这些VC实现连接和再连接功能。由于SDXC采用了SDH复用原理，省去了传统的PDH的DXC内的全套背靠背复用设备，使设备变得简单、灵活和经济。传统DXC的简化结构如图8.24所示。其接入端口（即输入输出端口）与传输系统相连。DXC的核心部分是交叉连接功能，参与交叉连接的速率一般等于或低于接入速率。交叉连接速率与接入速率之间的转换需要由复用和解复用功能来完成。首先，每个输入信号被解复用成m个并行的交叉连接信号。然后，内部的交叉连接网采用时隙交换技术（TSI）,按照预先存放的交叉连接图（或动态计算的交叉连接图）将这些重新安排后的信号复用成高速信号进行输出。整个交叉连接过程由连至SDXC的本地操作系统或连至TMN的支持设备进行控制和维护。对于SDXC,由于特定VC总是处于净负荷帧中的特定列数，因而对VC实施交叉连接只需对相应的列进行交换即可。因而SDXC实际上是一种列交换机，利用外部编程即可实现交叉连接功能。

（2）主要功能
