光纤的分类

时间:2020-06-17 09:39 作者:admin 分享到:

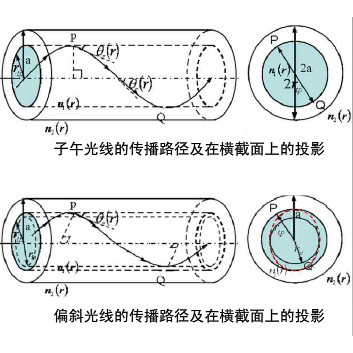

            光是一种电磁波,它沿光纤传输时可能存在多种不同的电磁场分布形式(即传播模式)。能够在光纤中远距离传输的传播模式称为传导模。根据传导模式数量的不同,光纤可以分为单模光纤和多模光纤两类。
按光纤中的传导模式数量分类

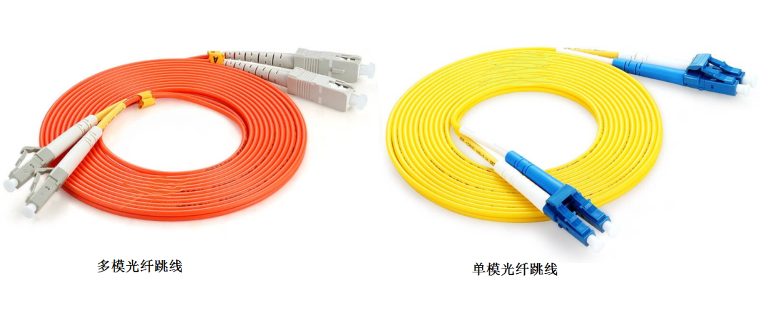

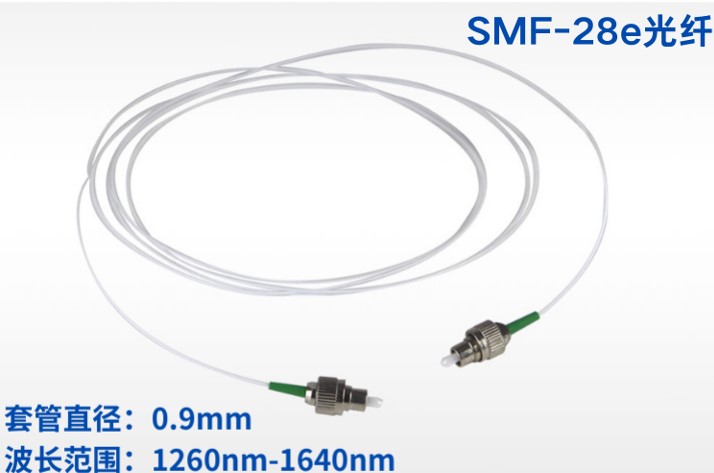

(1)单模光纤
            光纤中只传输一种模式,即基模(最低阶模式)。单模光纤的纤芯直径极小,约为4〜10fan范围,包层直径为125 单模光纤适用于长距离、大容量的光纤通信系统。
(2)多模光纤
            光纤中传输的模式不止一个,即在光纤中存在多个传导模式。多模光纤的纤芯直径较大,多模光纤的纤芯一般为50或62.5“m,其横截面的折射率分布为渐变型,包层的外径125ptm。多模光纤适用于中距离、中容量的光纤通信系统。需要指出的是,单模光纤和多模光纤只是一个相对概念。光纤中可以传输的模式数量的多少取决于光纤的光纤的工作波长、光纤横截面折射率的分布和结构参数。对于一根确定的光纤,当工作波长大于光纤的截止波长时,光纤只能传输基模,为单模光纤,否则为多模光纤。
按光纤构成的原材料分类
(1)石英系光纤
            它主要是由高纯度的SiOz并掺有适当的杂质制成,例如用GeOz•SiO2和P2O3-SiO2作芯子,用B2O3•SiO2作包层。目前这种光纤损耗最低、强度和可靠性最高、应用最广泛。
(2)多组分玻璃光纤
            例如用钠玻璃掺有适当杂质制成。这种光纤的损耗较低,但可靠性不高。
(3)塑料包层光纤
            光纤的芯子是用石英制成,包层是硅树脂。
(4)全塑光纤
            光纤的芯子和包层均由塑料制成。其损耗较大,可靠性也不高。目前光纤通信中主要使用石英光纤。
按光纤的套塑层分类
(1)紧套光纤
            典型的紧套光纤各层之间都是紧贴的,光纤被套管紧紧箍住,不能在其中松动。在光纤与套管之间放置了一个缓冲层,以减小外面应力对光纤的作用。紧套光纤的结构简单,使用和测试都比较方便。
(2)松套光纤
            光纤的护套为松套管,光纤能在其中松动。管内空间填充油膏,以防水分渗入。松套光纤的机械性能、防水性能都比较好,便于成缆。若一根管内放入2〜20根光纤,可制成光纤束,称为松套光纤束。
