光传送网的各层功能

时间:2020-07-10 09:11 作者: 世讯电科融合通信系统
(1) 光通路层
            OCh层网络通过光通路路径实现接入点之间的数字客户信号传送,其特征信息包括与光通路连接相关联并定义了带宽及信噪比的光信号和实现通路外开销的数据流。OCh层网络的终端包括路径源端、路径宿端、双向路径终端三种方式,主要实现OCh连接的完整性验证、传输质量的评估、传输缺陷的指示和检测等功能。
由于目前光信号处理技术的局限性,纯光模拟信号无法实现数字客户信号质量准确评估,光通路层网络在具体实现时进一步划分为三个子层网络:光通路子层网络、光通路传送单元(OTU)子层网络和光通路数据单元(ODUk)子层网络,其中后两个子层采用数字封装技术实现。相邻子层之间具有客户/服务者关系,OCh子层网络通过OCh路径实现客户信号OTUk在OTN网络3R再生点之间的透明传送,OTU子层网络通过OTUk路径实现客户信号()DUk在OTN网络3R再生点之间的传送,ODU子层网络通过ODUk路径实现数字客户信号(如SDH、以太网等)在OTN网络端到端的传送。
(2) 光复用段层
            OMS层网络通过OMS路径实现光通路在接入点之间的传送,其特征信息包括OCh层适配信息的数据流和复用段路径终端开销的数据流,采用n级光复用单元OMU-n表示,其中n为光通路个数。光复用段中的光通路可以承载业务,也可以不承载业务,不承载业务的光通路可以配置或不配置光信号。
(3) 光传输段层
            OTS层网络通过OTS路径实现光复用段在接入点之间的传送。OTS定义了物理接口,包括频率、功率和信噪比等参数,其特征信息可由逻辑信号描述,即OMS层适配信息和特定的OTS路径终端管理/维护开销,也可由物理信号描述,即〃级光复用段和光监控通路,具体表示为〃级光传输模块()TMf。OTS层网络的终端包括路径源端、路径宿端、双向路径终端三种方式,主要实现OTS连接的完整性验证、传输质量的评估、传输缺陷的指示和检测等功能。

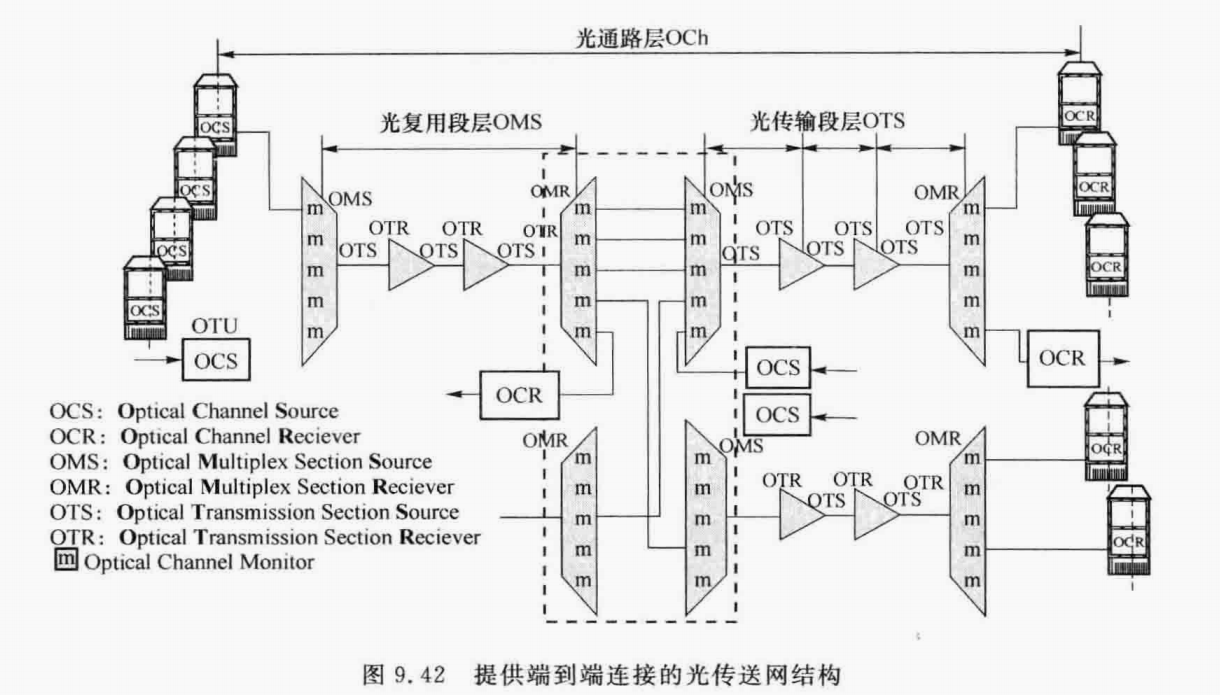

            图9.42是光传送网的网络分层示例,用于表示光传送网提供端到端的连接。由图9.42可以看出.OMS层连接是由多个OTS层连接组成.而OCh层连接又是由多个OMS层连接组成。如果某一个OTS层连接出现故障,必将影响相应的OMS层连接和OCh层连接。
提供端连接的光传送网结构
