ASON的体系结构

时间:2020-07-14 09:12 作者: 世讯电科融合通信系统
对ASON的总体结构按照分层分割的思想来描述,其功能结构模型如图9.44所示。
(1)垂直分层结构
            从垂直方向对ASON进行分层,其总体结构中涉及3个部分:传送平面(TP:TransportPlane)、控制平面(CP:ControlPlane)和管理平面(MP:ManagementPlane),其中控制平面是ASON中最具特色的部分。
①传送平面包含携带被交换实体的传送网网元,由一系列的传送实体组成,它是业务传送的通道,可提供端到端用户信息的单向或者双向传输。光节点使用具有智能的光交叉连接(OXC)或光分插复用(OADM)等光交换设备,支持多粒度光交换技术。
②控制平面主要面向客户业务,负责对一个连接请求进行接受、发现、寻路和连接,其功能构件可以划分为资源发现、状态信息传播、通道选择和通道控制等,侧重于业务交换的实时性。控制平面通过使用接口、协议以及信令系统,可以动态地交换光网络的拓扑信息、路由信息以及其他控制信令,实现光通道的动态建立和拆除,以及网络资源的动态分配,还能在连接出现故障时对其进行恢复。
③管理平面主要面向网络运营商,实现规范管理。管理平面的重要特征就是管理功能的分布化和智能化。其中网络资源管理的智能化将集中在业务层上,而光学资源的管理则将通过一个由业务层和光传输层所共享的控制平面提供。ASON的管理平面与控制平面技术是互为补充的,可以实现对网络资源的动态配置、性能监测、故障管理以及路由规划等。

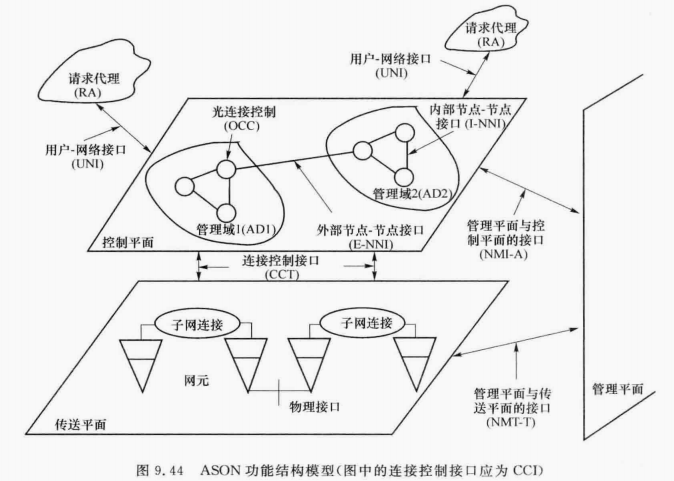

ASON功能结构模型(图中的连接控制接口应为CCI)
(2)网络结构元件
网络结构元件是用来描述网络功能结构的一些通用基本元件。ASON主要由以下4类网络结构元件构成。
①请求代理(RA:RequireAgent):其主要逻辑功能是通过与光连接控制器(OCC:OpticalConnectionController)协商请求接入传送平面内的资源。
②光连接控制器(OCC):其逻辑功能是负责完成连接请求的接受、发现、选路和连接功能。
③管理域(AD:AdministrationDomain):其逻辑功能包含的实体不仅处于管理域.也分布在传送平面和管理平面。
④接口(Interface):其主要功能是完成各网络平面之间和功能实体之间的连接。ASON中的接口共有6类,即用户网络接口(UNI:User-NetworkInterface).内部网络网络接口(I-NNI:InternalNetwork-NetworkInterface)、外部网络节点接口(E-NNI:ExternalNetwork-NetworkInterface),连接控制接口(CCI:ConnectionControlInterface),网管接口(NMI:NetworkManagementInterface)和物理接□(PI:PhysicalInterface).
(3)水平分割结构
            从水平方向对ASON进行分割,在控制平面内,ASON由许多管理域(AD)组成,不同管理域之间通过E-NNI相连;每一个管理域内部又包括很多信令网元(OCC),这些网元之间通过1-NNI相连。上层用户节点的RA则通过UNI和管理域内的信令网元相连。在传送平面内,ASON由许多传送网元(如波长路由器、OXC)组成,传送网元之间通过PI相连。另外,从垂直层面来看,控制平面和传送平面之间通过CCI相连,管理平面则分别通过NMI-A和NMI-T与控制平面及传送平面相连,实现管理平面与控制平面及传送平面之间功能的协调。其中管理平面与控制平面技术互为补充,共同实现对网络资源的动态配置、性能监测、故障管理以及路由规划等功能。综上所述可知,由这种新型多层网络结构构成了一个集成化管理与分布式智能相结合、面向运营者(管理平面)的维护管理需求与面向客户层(控制平面)的动态服务需求相结合的综合化光网络解决方案。
