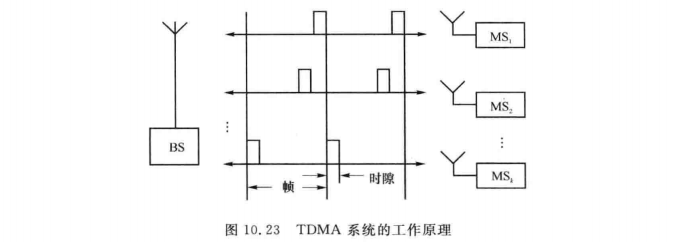

从图可看出-TDMA帧是由若干时隙组成的，每一帧都是由头比特，信息数据和尾比特组成。在TDMA/TDD系统中，每帧信息中时隙的一部分用于前向链路，而另一部分用于反向链路。在TDMA/FDD系统中，前向传送和反向传送有一个完全相同或相似的帧结构，但前向和反向链路使用的载频和帧同步时间是不同的。TDMA/FDD系统在一个特定用户的前向和反向时隙间设置了几个延时时隙，以便在用户单元中不需要使用双工器。 在一个TDMA帧中，头比特包含了基站和用户用来确认彼此的地址和同步信息。利章用保护时间来保证不同时隙和帧之间的接收机同步。

(3)TDMA系统的特点

            突发传输的速率高，远大于语音编码速率，每路编码速率设为R(bit/s),共N个时隙，则在这个载波上传输的速率将大于NR(bit/s)。这是因为TDMA系统中需要较高的同步 开销。同步技术是TDMA系统正常工作的重要保证。同步包括帧同步、时隙同步和比特同步。发射信号速率随N的增大而提高，如果达到100kbit/s以上，码间串扰就将加大，必须采用自适应均衡，用以补偿传输失真。TDMA用不同的时隙来发射和接收，因此不需双工器。即使使用FDD技术，在用户单元内部的切换器，就能满足TDMA在接收机和发射机间的切换，而不使用双工器。基站复杂性减小。N个时分信道共用一个载波，占据相同带宽，只需一部收发信机。互调干扰小。相比FDMA,抗干扰能力强，频率利用率高，系统容量大。越区切换简单。由于在TDMA中移动台是不连续地突发式传输.所以切换处理对一个用户单元来说是很简单的，因为它可以利用空闲时隙监测其他基站，这样越区切换可在无信息传输时进行。因而没有必要中断信息的传输，即使传输数据也不会因越区切换而丢失。由于受频率选择性衰落信道的影响.TDMA的码速率受到限制，单载频的系统容量数是有限的。一般FDMA和TDMA结合起来，提供较大的系统容量。
