中继方式

            微波中继站的中继方式可以分成直接中继（射频转接）、外差中继（中频转接）、基带中继（再生中继）三种中继方式。不同的中继方式的微波系统构成是不一样的。图10.39中中间站的中继方式可以为直接中继和中频转接，枢纽站为再生中继方式且可以上下话路。

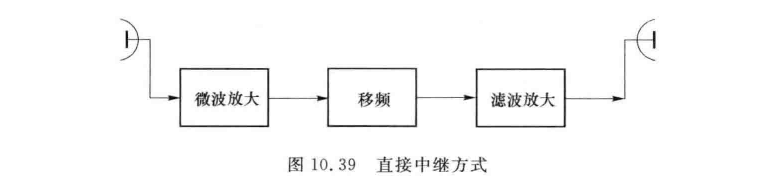

            直接中继最简单，仅仅是将收到的射频信号直接移到其他射频上，无须经过微波-中频-微波的上下变频过程，因而信号传输失真小，这种方式的设备量小、电源功耗低，适于不须上下话路的无人值守中继站，其基本设备如图10.39所示。

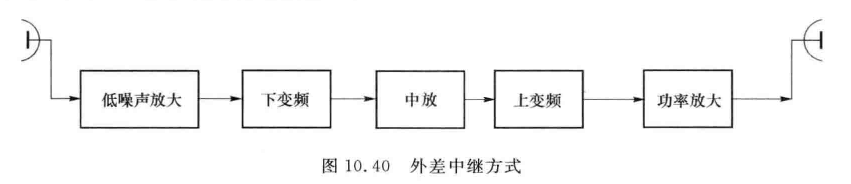

            外差中继是将射频信号进行中频解调，在中频进行放大，然后经过上变频调制到微波频率，发送到下一站，其基本设备如图10.40所示。
