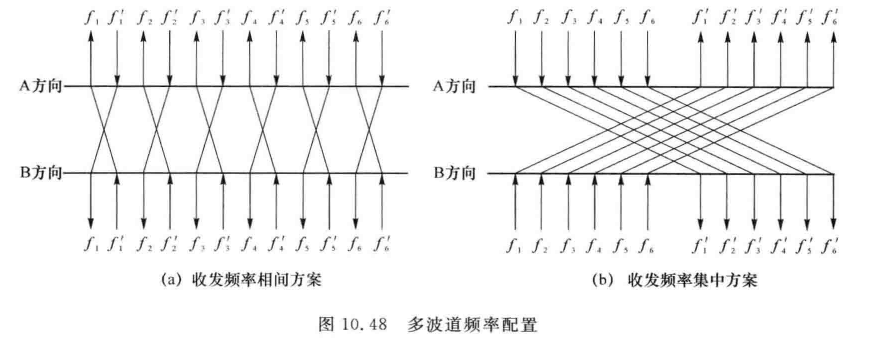

多个波道的频率配置一般有两种排列方式，一是收发频率相间排列；二是收发频率集中排列。图10.48(a)示意一个微波中继系统中6个波道收发频率相间排列方案，若每个波道采用二频制，其中收信频率为人〜人，发信频率为/'、〜fL这种方案的收发频率间距较小,导致收发往往要分开使用天线，因此要用多天线，这种方案目前一般不采用。图10.48(b)为一中继站6个波道收发频率集中排列的方案，每个波道采用二频制，收信频率为~/₆,发信频率为f'\〜fL这种方案中的收发频率间隔大，发信对收信的影响很小，因此可以共用一副天线，也就是说只需两副天线分别对着两个方向收发即可。目前的微波通信大多采用这种方案。
