卫星通信的多址技术

时间:2020-09-09 16:15 作者: 世讯电科融合通信系统
            多地球站,无论距离多远,只要位于同一颗卫星的覆盖范围内,就可以通过卫星进行双边或多边通信。多址技术是指系统内多个地球站以何种方式各自占有信道接入卫星和从卫星接收信号。目前使用的技术主要有频分复用(FDMA)、时分复用(TDMA)、码分复用(CDMA)、空分复用(SDMA)、随机多址接入(RA/TDMA),这里主要介绍卫星通信中的这些多址技术的应用。
①FDMA多址技术
            当多个地球站共用卫星转发器时,如果根据配置的载波频率的不同来区分地球站的地址,这种多址联结方式就叫FDMA多址。卫星通信中采用FDMA多址技术主要有如下形式:
(a)单址载波
            每个地球站在规定的频带内可发多个载波,每个载频代表一个通信方向。如下图10.53所示。
单址载波示意图
            图10.53中,A站发往B站的载波中心频率为方,发往C站的载波中心频率为力,每个载波代表了一个通信方向。
(b)多址载波
            每个地球站只发一个载波,利用基带的多路复用进行信道定向,如下图10.54所示。

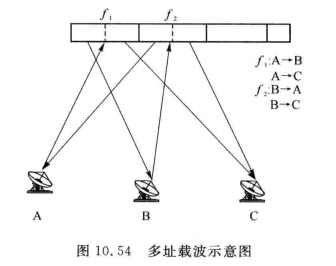

多址载波示意图
            如图示,A站只发送中心频率为h的载波,该载波通过频分复用方式复合了A站到B站、A站到C站的信息内容,因此B、C站接收时通过接收共同的载波然后各自用不同的滤波器滤出属于自己部分的信息内容。
