互调干扰

时间:2020-12-01 13:55 作者:admin 分享到:
            在移动通信系统中,存在着各种各样的干扰,互调干扰是组网时必须要认真对待的问题。互调干扰是由传输信道非线性网络所产生的,当几个不同频率的信号同时加入一个非线性网络时,就会产生各种频率的组合成分,这些成分便构成干扰信号。在移动通信系统中,产生的互调干扰主要有三种:发射机互调、接收机互调和外部效应引起的互调。发射机互调和接收机互调在非线性电子线路中已作了详细的论述。外部效应引起的互调,主要是由于发信机高频滤波器及天线馈线等插接件的接触不良,或发信机的拉杆天线螺栓等金属件锈蚀,产生的非线性作用引起的互调现象。如果保证接插件部位接触良好,防止金属构件锈蚀,这种互调现象可以避免。
            假定接收机的输入回路较差,有用信号频率此,干扰信号频率钏、外、化同时进入接收机高频放大器或混频级,这些信号在非线性特性的作用下,将产生许多谐波和组合频率分量。其中三阶互调干扰有两种类型,即二信号三阶互调和三信号三阶互调。由上式可见,五阶互调干扰的可能组合很多,但由于高次谐波的能量很小,所以在一般工程设计中,五阶互调的影响可以忽略。但对于小区制,多信道共用组网时,则应重视五阶互调的影响。
            多信道移动通信系统为避开三阶互调,在频率分配时,应适当选择不等频距的信道。使它们产生的互调产物不致于落入同组的任…工作信道中。选择信道组的原则是,信道组内应无三阶互调产物,应尽量提高频段利用率。也就是说,应找出占用频段最小的无三阶互调干扰的信道组。根据这一原则确定的无三阶互调干扰的信道组如表1-4所示。

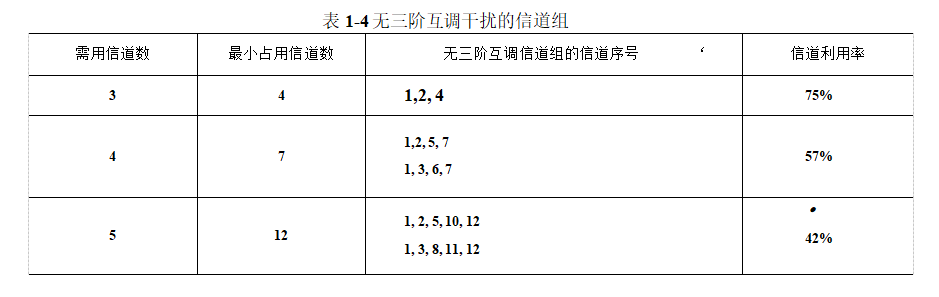

无三阶互调干扰的信道组

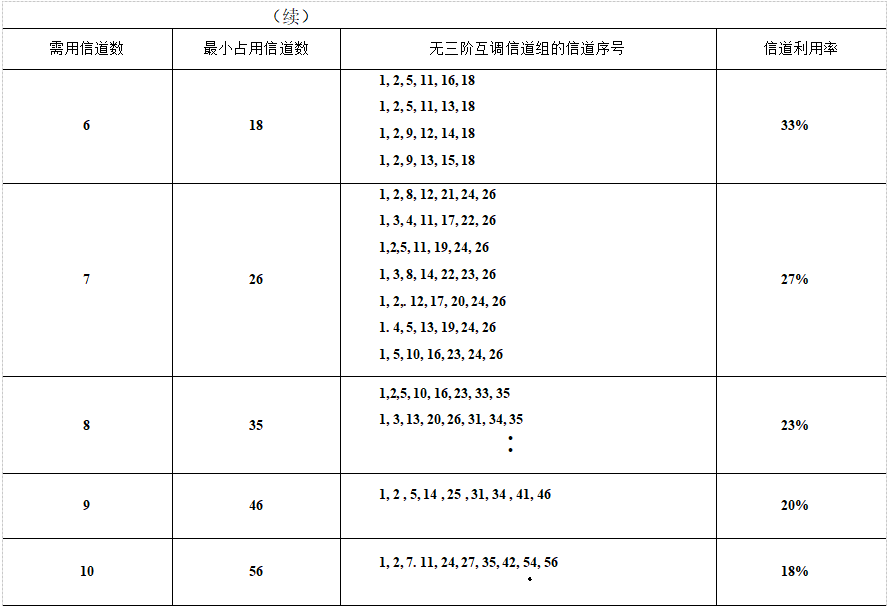

续表
            分析表明,这些信道构成规律为:任意两个信道序号差值均不相等,则该信道组是无三 阶互调的信道组;否则就有三阶互调干扰。
            由表1-4可见,在占用频段内,只能选用一部分信道构成无三阶互调信道组,因此频 段利用率不够高。一般情况下,需要的信道数越多,频段利用率就越低。因此,需要信道数 很多或在频率拥挤的地域,釆用无三阶互调信道组工作是很难实现的。但是,在小区制移动 通信系统中,若每个小区使用的信道数较少,则可以采用信道的分区分组分配法来提高频段 利用率,这种方法是以无三阶互调信道组为基础进行频率分配的。需要指出的是,选用无三 阶互调信道组工作时,三阶互调产物依然存在,只是不落在本系统的工作信道之内。然而, 三阶互调产物可能落入其他系统,造成对其他系统的干扰。
