PDT集群系统

时间:2021-07-20 10:02 作者:admin 分享到:
       PDT标准是由海能达作为PDT标准制定总体组组长单位,联合国内其他优秀通信设备厂商共同制定的。该标准对国际上成熟的技术标准进行了借鉴及创新设计,是一套技术领先并拥有中国自主知识产权的数字通信标准。PDT标准分为集群标准和常规标准两部分,并向下兼容DMR标准协议。
       PDT标准尽可能保留了模拟集群及常规原有的特色和使用习惯,并充分发挥数字设备的优势,确保了模拟向数字的平滑过渡,从根本上解决互联互通及数字加密等困扰问题。
       PDT数字集群系统网络架构主要分为3类,按照系统规模从小到大依次为单基站系统、单区多基站系统、多区多基站系统,分别适用于派出所/厂区园区、分局/地市、多地市/省区/全国规模的无线通信网络。

1.单基站系统

        单基站系统是集群系统最简单、最基本的组网形式,主要应用于覆盖范围要求不大的地区。在准平滑地区,手持台覆盖半径可达15km以上。
单基站系统按功能架构可分为基站子系统、业务终端两个部分,具体介绍见表5.2.

表5.2基站子系统和业务终端的描述
基站子系统和业务终端

2.单区多基站系统

       单区多基站系统是单基站系统的扩展组网形式,主要应用于覆盖范围要求较大的地区。通过承载网将系统的核心网与各基站连接起来,通过核心网对区域内基站资源、调度台参与的呼叫、跨基站呼叫及与其他外围设备(PSTN网关、短信网关)的对接进行控制,系统整体覆盖范围相当于几个单基站的覆盖范围总和。
       系统采用集中与分布控制相结合的方式,基站内的移动终端的呼叫建立及交换控制由基站(BS)自行完成,跨站的移动终端的呼叫建立及信令交互由核心网(MSO)完成,核心网与基站连接的链路故障时,基站仍可以弱化为单站集群模式工作。移动终端在多个基站中自动漫游,移动终端配合场强自动扫描功能可以自动锁定在信号最强的基站工作。
     (1)系统构成。单系统按功能架构可分为核心网、承载网络、基站子系统、业务终端4个部分,具体介绍见表5.3。

表5.3单系统的构成
单系统的构成


     (2)一体机基站的特点。在应对突发事件时,一体机基站能迅速、灵活、及时高效地部署应急通信网络,能快速提升热点和盲点覆盖网络容量和质量。作为PDT基站系列的补充,一体化基站完善了移动应急情况下的解决方案,提升了整体设备的竞争力,如图5.8所示。
集中基站设备
图5.8集中基站设备

一体化基站设备的特点如下。
      1)一体化基站体积小、功耗低、可移动性好,可从容应对多种恶劣的运输环境。
      2)一体化基站采用多载波技术和SDR(软件定义的无线电)技术,最大支持八载波,且支持通过软件任意修改频点(5MHz带宽内)和发射功率。
      3)一体化基站内无风扇单元,采用高级导热材料解决散热问题。
      4)一体化基站易于装配,能高效部署从而从容应对紧急事件,建网成本比普通基站要低,而且后续维护所需的成本也比普通基站低。
      5)在硬件上,一体化基站具有高集成性,将标准基站的BSCU、CHU和射频模块合为一体,降低了成本并实现了灵活部署。
      6)在软件上,一体化基站支持PDT系统现有的大部分功能(不支持基站控制备份和基站断网话务统计功能,也不支持电源备份、干扰检测)。
(3)网络拓扑。单区网络拓扑图如图5.9所示。

3.多区多基站系统

       多区多基站系统包含若干个核心网,每个核心网下又包含若干个基站设备,核心网之间采用平行网络架构直接互联,实现组成覆盖某个区域、省区,甚至是全国性的网络。
(1)系统构成。多区多基站系统由多个单区多基站系统组成。各个单区的核心网采用对等方式互联。

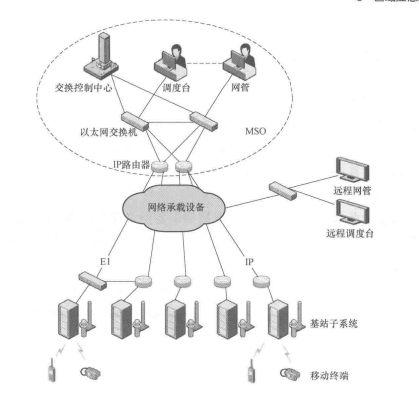

单区网络拓扑图

图5.9单区网络拓扑图
      (2)网络拓扑。多区网络拓扑图如图5.10所示。



多区网络拓扑图
图5.10多区网络拓扑图
