宽窄带终端设备在通信制式上主要支持PDT+LTE,在窄带部分支持PDT集群、MPT集群、PDT常规、模拟常规等窄带技术，同时，也支持公网2G/3G/LTE、专网LTE、WiFi、蓝牙NFC（near field communication,近场通信）等宽带技术，是一款宽窄带结合的设备，目标用户为应急通信行业既有窄带语音需求也有宽带数据需求的用户，主要用于满足用户从窄带网到宽带网络的过渡时期或用户工作在窄带+宽带混合网络时的使用需求。宽窄带融合技术拓扑图如图5.30所示。



图5.30宽窄带融合技术拓扑图



       宽窄带终端设备系列将窄带的软硬件平台和宽带的软硬件平台进行融合，开发出全新的软硬件平台，以实现宽窄通信技术的完美融合。融合特点如下。

（1）支持窄带和宽带集群个呼、组呼等语音通信。

（2）支持窄带和宽带集群短信、分组数据等数据业务。

（3）支持图片、视频、地图、数据查询等数据应用。

       智能配件与宽窄带融合终端的通信方式利用近距离无线通信技术：蓝牙、WiFiP2P、USB3.0及UART串口通信等，从多个角度保证了双方数据的通路多样性，并同时保障数据传输的稳定性。

       智能配件与宽窄带终端之间通过特定的传输协议及加密方案，也保证了数据的私密性。智能配件设备同时也具备其独立的通信能力，通过内置WiFi或外接LTE模块，也可以实现通过IP高速访问相关应用服务器的能力。

       不管是移动终端设备，还是智能配件设备，在新技术领域内都致力于打造专业的无线通信网络，为客户提供完整的通信解决方案。

1.技术特点

        为了打造新一代的智能融合宽窄带终端，始终以用户需求为核心，掌控前沿技术，并结合窄带技术独特的业务需求，通过不断创新和技术研究，在技术领域中实现了关键的成就，打造出宽窄带融合的智能对讲机。

       (1)宽窄带语音融合。通过窄带和宽带软硬件平台的融合，终端设备可平滑实现宽带和窄带的语音通信，并且支持专网集群相关语音业务，也可实现公网的语音业务，有效地提高了用户的通信效率。并且在应急状态下，可快速实现语音通信。

        (2)宽窄带数据融合。在保持窄带的短信息业务基础上，融合了宽带网络的数据应用，可以实现视频录音、照相、音/视频指挥调度等应用，通过后台大数据平台的搭建，提供了融合数据能力，打通了宽窄带的应用平台。

       (3)多天线集成。由于窄带和宽带工作在不同的频段上，而且主机内置多个无线通信模块，为了提供更好的信号收发，需要将多个天线进行集成共用，并且要有更好的信号效果。

       (4)音频质量。由于窄带设备对音频质量的要求高，同时为了兼顾宽带的音频要求，宽窄带设备在对音质的处理上，在高音量、抗噪音、MIC增益等方面都要进行增强，以提供更好的音质追求。

       (5)射频干扰。窄带通信采用高功率通信技术，可以在恶劣的通信环境下进行有效的通信；但宽带功率较低，在某些环境下信号不好；而且，两者在某些频段很相近，容易造成干扰。为了解决这些问题，宽窄带终端在器件和射频性能、软件算法等方面都进行了深度优化。

      (6)多网络无缝切换。宽窄带终端具备多网络通信的能力，可以通过不同的网络的融合通信改善终端在不同工作状态下的切换性能，提供无缝切换的用户体验。可以更好地为客户提供网络的过渡，如从专网模拟到数字集群，再到宽带专网或公网等。而且，在漫游过程中，也可以实现平滑的网络切换。

      (7)省电技术。宽窄带终端采用多种省电测量来匹配不同的应用环境，通过智能管理GPS、蓝牙等的功能模块来有效地提升电池的续航能力，并且通过软硬件省电模式提高电池的使用时间。

      (8)系统安全。采用整体性安全策略，从底层芯片到上层应用，从信息处理到信息通信逐层进行安全加固，全面防范从各个层面可能遭受的恶意攻击，确保系统的稳定可靠性和敏感信息的私密性。

         专用TF卡加密方案，满足公安一所语音加密要求，以及公安三所的警务数据加密要求。

         各种APP运行在公共安全操作系统上，可实施远程控制，对本地蓝牙与WiFi数据通道使用权限进行控制。

         双系统同时运行，顶层系统应用丰富，可信任的安全操作系统对重要数据进行加密及安全管控。

     (9)结构可靠性。宽窄带终端不仅具有宽窄带融合终端的丰富功能，更延续了窄带终端的专业可靠性，在力求轻薄的基础上，还保持高三防等级，通过一些结构工艺保证终端的可靠。

2.技术参数

       (1)该设备系列的主要功能：宽窄带语音，宽带视频，支持个呼、组呼等语音通信，支持短信、分组数据等数据业务，图片、视频、地图、数据查询等数据应用，对讲机管理，公共安全界面，触摸屏，摄像头，蓝牙4.0,WiFi,RFID,第.三方开发，APP。

       (2)窄带业务功能：DMO包括扫描、漫游、工作模式、组呼、个呼、文本消息、状态消息、定位、紧急报警、端到端加密、鉴权；Analog包括扫描、静噪、监听、预加重/去加重、压扩、亚音频/亚音数码、紧急报警、模拟扰频，如图5.31所示。

图5.31  宽窄带融合终端


      (3)宽带业务功能：联系人、电话、消息、图库、摄像、录音、设置、日历、时钟、手电筒、指南针。

      (4)宽带集群业务功能。

1)集群语音业务：全双工语音单呼、语音组呼。

2)集群多媒体业务：可视单呼、同源视频组呼、不同源视频组呼、视频下推、视频上拉、视频回传。

3)集群数据业务：实时短数据、组播短消息、广播短消息、状态消息、多媒体信息、定位。

4)集群补充业务：紧急呼叫，组播呼叫，遥毙、遥晕、复活，合法监听，环境监听等。

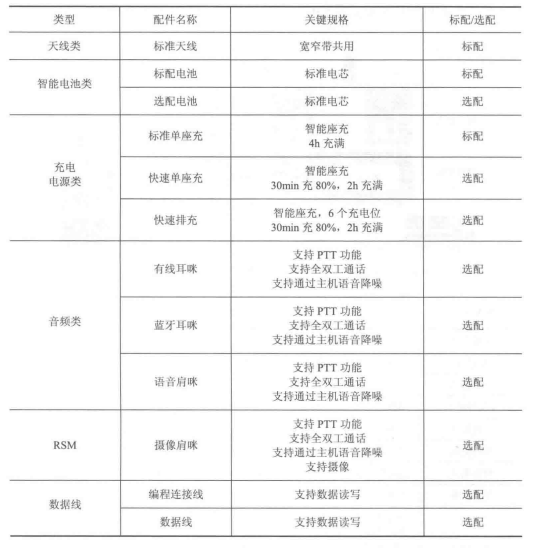

终端配置及清单见表5.8。

表5.8终端配置及清单
