三网融合之频分多路复用( FDM )

时间:2019-11-05 11:43 作者: 世讯电科融合通信系统

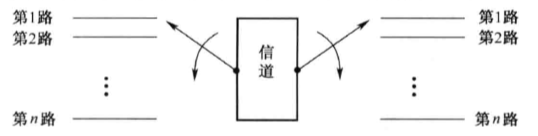

       三网融合之频分多路复用( Frequency Division  Multiplexing, FDM) 按频谱划分信道,多路基带信号被调制在不同的频谱。它们在频谱上不会重叠,即在频率上正交,但在时间上是重叠的,可以同时在一个信道内传输,也就是把信道的可用频带分成多个互不交叠的频段,每个信号占其中一个频段。接收时用适当的滤波器分离出不同信号,  分别进行解调接收。如下图所示,在一对传输线路上可以同时又多路信息传送,而且每路信号只占用一段带宽。

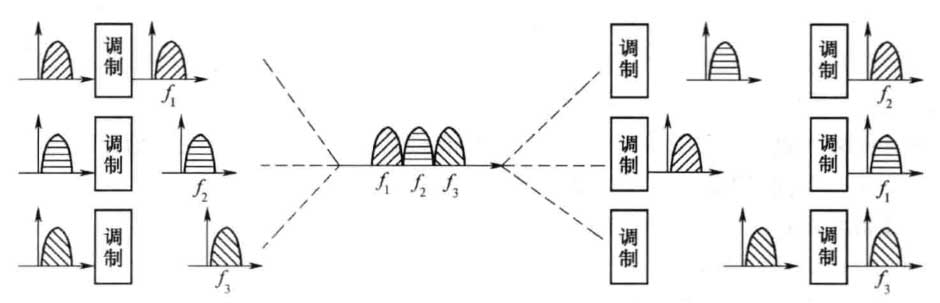

图      频分多路复用

频分复用系统在复用和传输过程中,调制、多次频谱搬移和分路、解调等操作 会引入非线性失真 ,传输和音频转接也会引 入噪声。这些因素都会使数据信号的传输质量下降,增大误码率。FDM 一般用于模拟通信系统中。
