帧中继的帧格式

时间:2020-01-02 08:22 作者: 世讯电科融合通信系统
       帧中继 ( Frame Relay , FR ) 技术是在 X. 25 技术的 基础上 发展起来的,是一 种分组交换技术。目前提供的速率为 64Kb/ s - 2Mb/ s, 还可以达到更高速率(上限可达50Mb/ s ) 。 它简 化了网络层次结构,去 掉 了 X. 25 网的第 3 层,在 第 2 层上用虚电路技术传送和交换数据,并把差错控制转移到智能化的终端来处理,使网络节点的  处理大大简化,提高 了 网 络对信息的处理速度。
X. 25 的缺点是采用铜质线路传输,误 码 率 高,而帧中继中由于光纤技术的大量使用,优质线路具  有较低的误码率( BER <l -o  10)  , 同时高速处理器技术的发展, 使得用户端处理机的通信处理能力更强大。
1. 帧中继协议
帧中继协议解决用户数据帧通过网络的帧中继问题。在合适的 WAN  数 据应用程序中,帧最重要的部分是由用户数据组成的有效负载包,只含相对很少的控制      信息,传输效 率 高 。
帧中继 协议 和 X. 25 协议一样,只是 规 定 了用 户一 网 络接口协议,而其 网 络内部和网际接口协议未标准化,都是 UNI 协议的某种变型。
(如图所示)
      ( 1 ) 标志字段 :标志字段 ( F) 是一个独 特的由 8 位 01111110 比特组成的字段 ,在地址字段之前的标志为开始标志,在帧校验序列字段之后的标志为结束标志,为  了实现透明传输采用比特填充技术。有时在一些情况下 ,本帧的结束标志可以作为下一帧的开始标志。当发端除 F 字段外,其余部分每连续5 个"1" 时要插入一个" O" 用来区别标志位。比如原代码为:01011111  110011111  00110011  11110011。 " 0" 插入以后应变为 :01011111  01100111  11000110 01111101  0011。然后当数据在接收端时,要对其作相应的处理,凡是在两个标志之间的数据只要连续有 5 个" I "之后的第一个" 0" 要去掉。

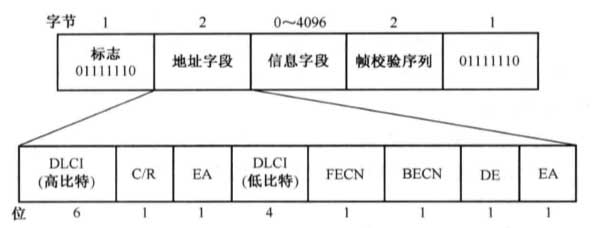

图     帧中继的帧格式
