SDH 网络的节点与节点之间具有全世界统一的网络节点接口( NNI) , 实现了不同 厂家 在光路上的互连互通,其基 本 的 网 络元 素有终端复用器( Terminal Multi plexer, TM ) 、分插复用器 ( Ad d/ Drop Multiplexer, ADM) 、同步数字交叉连接设备(Synchronous Digital Cross - Connect SDXC) 和再 生中继器( REG) 等。 TM 主要任务是将支路信号复接成同步传输模式( Synchronous Transport Module , STM) 信 号 并 完成其光电转换和逆过程,ADM 具 有灵活地插入和分出电路的功能,可以插入和分出如 ATM 交换 机等信源产生的用户净荷 SDH 帧。 SDXC 用 于 完成信号的交叉连接。
SDH 采用一整套可以进行同步信息传输、复用、分插和交叉连接的标准信息结构等级,称之 为同步传送模块 STM - N, 其中 N 可以取 1、4、16、64、256, 当 N = l 时, STM - 1 为 SDH 最基本的传送模块,即标准传 送模块,其传输 速率为 155. 520Mb/ s ;4 个 STM — l 同 步 复用构成 STM - 4 , 传输速率为 4 x 155. 520Mb/ s = 622. 080Mb/ s;16 个STM- 1( 或 4 个 STM — 4) 同步复用构成 STM -16,传输速率为 2488.320Mb/ s ;64 个 STM - 1( 16 个 STM — 4 或 4 个 STM - 16 ) 同 步 复用 构 成 STM - 64, 传输速率9953. 280 Mb/ s。SDH 的标 准速率体系见下表。

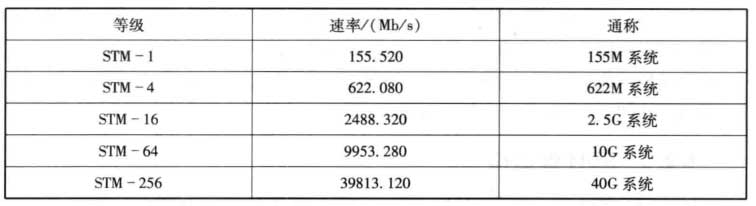

表 SDH 的标准速率体系
l ) 节点接口标准统一
SDH具有全世界统 一的网络节点接口,各网络单元的光接口有着严格的统一规范和相同的信号速率,从而使得任何网络单元在光路上得以互连互通,体现了所谓的横向兼容性。
2) 新型的复用映射方式
SDH 采用灵活的复用映射结构 和同步复用方式,使 低 阶 信 号 和高阶复用和解复用一步到位,简化了设备的处理过程且减少了有关电路单元、跳线电缆和电接口 数量,从而有利千网络的运行与维护 。
1) 良好的兼容性
SDH 网不仅能够与现存的PDH 网实现完全兼容,同时还能承载多种速率的新的数字业务,如 ATM( 异步传输模式)、IP (I P 分组)和FDDI ( 光纤分布式数据接口)等,因此SDH 网具有完全的向前和向后兼容性。
2) 较强的网络管理能力
SDH 的帧结构允许安排丰富的开销(附加)比特用千网络的 管理,从 而大大加强了网络的运行 、管理与维护 ( Adminis tration and Maintenance, OAM, Operation ) 能力,并能统一形成网络管理系统,对网络的自动化、智能化、信道的利用率以及降低网络的维管费起到了积极的作用。
3) ) 较强的组网和自愈能力
在SDH 网络中,采用了较先进的分插复用器( ADM) 、数字交叉连接( DXC ) 等设备,使自愈和组网功能大大增强,具有较强的生存性,同时也降低了网络的维护 管理费用。
4) 先进的指针调整技术
SDH 采用了先进的指针调整技术,使来自不同业务提供者的信息 净负荷能够在不同的同步岛之间进行传送,即可实现准同步环境下的良好工作,并有能力承受 一定的定时基准丢失。
7 ) 独立的虚容器设计
SDH 引入了“虚容器” 的概念。所谓虚容器 ( Virtual Container, VC) , 是指一种支待通道层连接的信息结构。当各种经过处理的业务信号装入虚容器后 ,系统只需要处理各种虚容器即可达到目的,而不管具体的信息结构如何,故具有很好的信 息透明性,同时也减少了实体管理数量。
