如图 所示,从网元 A 到网元 B 有 12 个单位的业务量(假如为 12 x 140/ 155Mb/ s) , 当 AB 间的 光缆被切断后,DXC 可以从网络中找到 3 条替代路由来承载其 12 个单位的业务量。从 A 经 E 到达 B 为 6 个单位,从 A 经 F、E 到达 B 为 2 个单位,从 A 经E 、D 和 C 到达 B 为 4 个单位。由此可见,网元数目越多,网络越复杂,替 代路由就越多,DXC 的恢复效率就越高。由此可知,可以通过增加 DXC 网元数目来提高网络的自愈能力 ,但这样做同时又增加了 DXC 设备间的端口容量和线路数目,从而增加成本,因此,DXC 网元数应适中。

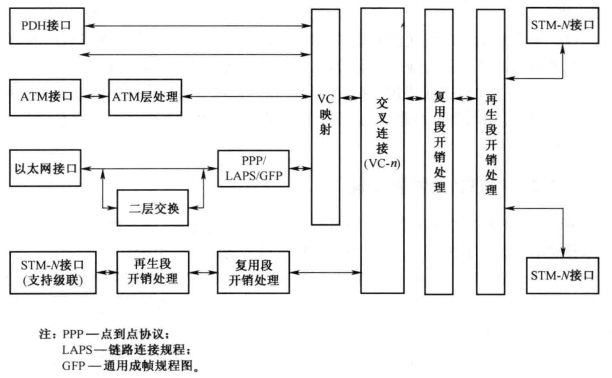

图 数字交叉连接(DXC)保护)
