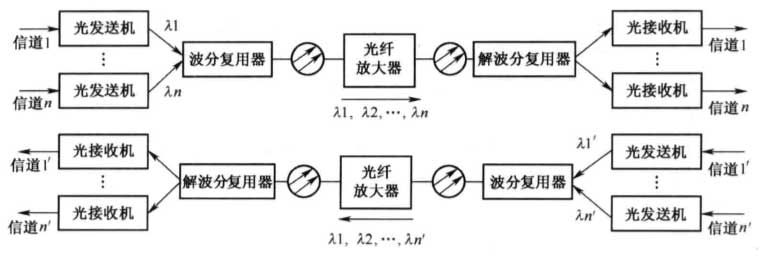

图 一 单向传输的 WDM 系统结构示意图
单向传输的WDM 的基本原理如图二所示。由该图可知 ，在发送端 n 个光发送机Tl ,T2,…，Tn 发送出被不同波长 入1' 入2 ,…，入n 承载的光信号，每个光通道可分别承载不同类型的业务信号，如 2. 5Gb/ s 或 lOGb/ s 的SDH 信号或其他业务信号，然后通过波分复用器耦合到同一根光纤中进行传输，经过光纤传达到接收端，再通过解波分复用器将不同光信号在空间上分解开，分别送至各自的光接收机Rl,R2, …，Rn 中。不同的部分复用器可以复用的波长数也不同，从两个到几十个不等，这取决于所允许的光载波波长的间隔丛 的大小。间隔较大的 WDM 系统称为粗 WDM 系统，间隔较小的WDM 系统称为密集 WDM 系统。早期的WDM 系统是 1310nnm/1550nm 两波长的 WDM 系统，它采用的是在光纤的两个低损耗窗口 1310nm 和1550nm各传 送一路光信号，两个波 长之间的间隔很大，达到 200 多纳米，这种 系统被称为粗波分复用( CWDM) 。伴随着技术的不断发展，1 550nm 窗口掺饵光纤放大器( EDFA) 不断商业化，WDM 系统的应用进入了一个新的发展时期。用 1550nm 窗口传送多路光载波信号，其各信道通过频率分割来实现，由于其相邻波长间隔较窄（通常小于 1. 6nm),因此这样的系统被称为密集波分复用( DWDM) 系统。从本质上讲，D WDM 只是WDM 的一种形式。随着技术的发展，所谓密集的波长间隔的实现越来越容易。一般情况下，若不特指 1310run/1550run 的两 波分 WDM系统 ，通常说的DWDM系统就是WDM 系统。

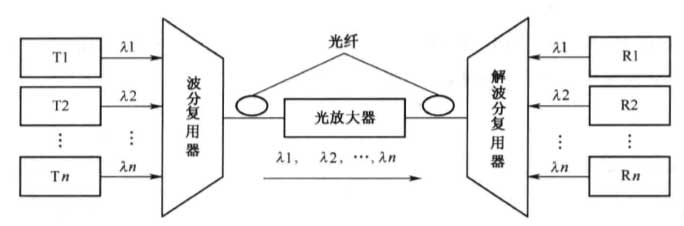

图 二 单向传输的WDM 的基本原 理
