为了更好地传送分组业务，分层的理念被引入，将 MPLS- TP 技术的 PTN 层网络模型分为 3 层网络：虚通道( VC ) 层网络、虚通路 ( VP ) 层网络和虚段( VS ) 层网络，从而实现各网络层各尽其职，使网络更高效地运行。PTN 网络层面设置在 IP 业务和物理层的光传输媒介层之间，其底层是物理介质层，可以采用 IEEE 802. 3 以太网或 SDH 等面向连接的电路交换技术。PTN 的分层结构如下图所示。
1) 虚通道( VC) 层网络
虚通道层网络能够提供点到点、点到多点以及多点到多点的业务传送、运行、管理和维护功能，并以此来对虚通道层进行检测并触发虚通道层子网连接的保护。其将客户业务信号作为 VC 层的客户层信号，并封装进 VC 中。所传的客户业务信号可以是以太网信号，也可以是非以太网信号，如 TDM、ATM 和帧中继信号。
2) 虚通路( VP ) 层网络
虚通路层网络提供点到点和点到多点的虚通路层链路用千支持虚通道层网络。它提供分组传送网络隧道，将一个或多个客户业务汇集到一个更大的隧道中，从而便于分组传送网实现更经济有效的传送、交换、OAM、保护和恢复。
3) 虚段( VS) 层网络

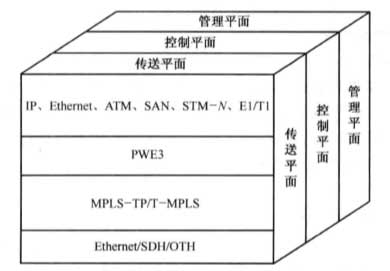

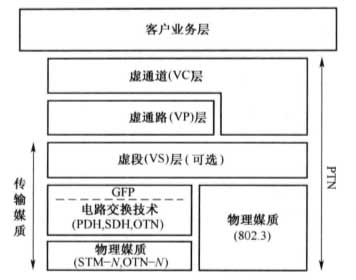

图 PTN 的分层结构

虚段层网络具有监测物理媒介的点到点的连接的能力，同时提供点到点的PTN虚通道和虚通道层链路用于支持虚通道和虚通道层网络。虚段层是可选层，当物理媒介不能充分支待所要求的 OAM 或点到点虚段层连接跨越多条物理媒介链路时，PTN 虚段层可选。
