在介质共享的局域网中，用户终端需要通过共用信道检测到其他用户终端在做什么，从而相应地调整自己的动作。网络站点根据载波上有无数据传输采取相应动作，这就是载波侦听协议。载波侦听协议主要作用是用来避免用户间的冲突，确保一个时间内只有一个用户终端在收、发数据。
CSMA/CD(Carrier Sense Multiple Access Protocol With Collision Detection ) 协议是对ALOHA 协议的改进，当一个站点要传送数据时，它首先侦听信道，看是否有其他站点正在传输。如果信道正忙，它就持续等待直到当它侦听到信道空闲时，便将数据送出。若发生冲突，站点就等待一个随机长的时间，然后重新开始。此协议常常被称为1 持续 CSMS/ CD, 是指站点一旦发现有空闲信道，其信号发送的概率为1' 这是以太网的基础通信协议。
1. CSMA/CD 工作过程
从上述分析可以得出以太网 CS- MA/CD 协议发送帧的工作过程如下：
( 1) 监听信道。如果信道空闲，则很快发送，否则继续监听信道。
( 2 ) 在开始传输的 2s 时间内，监听总线，判断是否发生冲突。
(3 ) 如果在 2s 时间内没有检测到冲突，则站点获得了信道的控制权，停止监听信道，继续传输数据，直到帧的结束。
( 4 ) 如果检测到冲突就停止发送数据，并发出一个 32b 阻塞信号，在等待一个随机选择的时间t = r xr 段后，从第 1 步重新开始。CSMA/ CD 协议发送帧的工作过程如图一所示。＂装配帧“不能被放置在
“开始发送帧” 之前，因为＂装配帧＂的任务在逻辑链路 LLC 子层，而不是 MAC子层。

图一 CSMA/CD 协议发送帧的工作过程

2. CSMA/ CD 协议数据的接收过程
总线上非发送站点总是处于监听总线状态。当总线上有信号活跃，则所有的非发送站点启动帧接收进程。非发送站点接收帧的步骤如下：
( I ) 判断帧是否接收完毕，如果接收没有完成，继续接收直到完成。
( 2 ) 检查帧的有效性及目的 MAC 地址，包括碎片帧 ( < 64 byte) 、长度有效性 ( 64 byte x 151Sbyte 汃目的 MAC 地址匹配、CRC 错误以及是否以 8 位为边界结束等。

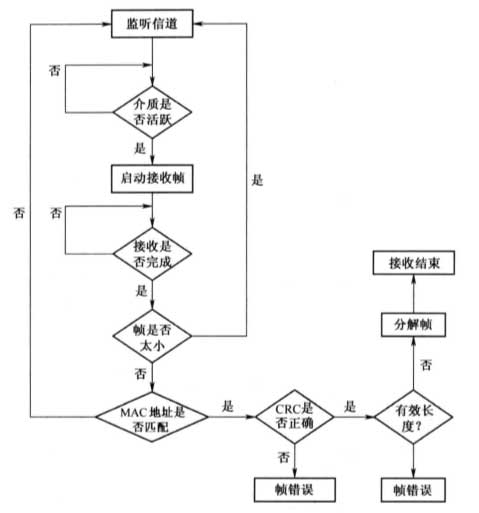

CSMA/CD 协议接收数据的工作过程的流程图如图二所示。

图二
