EPON 的设备功能

时间:2020-05-22 08:11 作者:admin 分享到:
1) OLT
        OLT 一方面将承载各种业务的信号在局端进行汇聚,并按照一定的信号格式送入接入网络,以便向终端用户传输;另一方面将来自终端的用户信号按照业务类型分别送到各种业务网络中。OLT 为用户提供网络侧、本地交换机和本地内容服务器的接口,并经 ODN 与用户侧的 ONT 进行通信。OLT 可以直接设置在本地交换机结构处,也可以设置在远端。OLT 在 SI R 点提供与 ODN 连接的光接口 ,应能提供一个或一个以上的ODN 侧接口。OLT 功能分为 3 个部分,即核心部分、业务部分和公共部分。
        核心部分功能包括汇聚分发和业务处理功能以及  ODN   配置功能。汇聚分发和业务处理功能用于对不同业务的信息进行处 理,包括复用/解复用、交换/交叉、 业务质量控制、宽带管理用户隔离 和业务隔离、广播和组广播等 ,上行与业务结构相连接,下行与 ODN  适配功能相连。其中,复用/解复用功能用于 为各类业务流量实现在ODN       方向上的发送和接收提供统一复用的信息传送通道:交换/交叉功能用千为 OLT 的 ODN 侧可用的带宽与OLT 网络侧可用带宽提供交换/交叉能力;业务质量控制功能是为保证 OLT  业务处理过程中各类业务的 QOS、安全等特性所需的对 OLT 资源和相关业务流量的控制功能;用  户隔离和业务隔离功能是基 于用户或业务类型对流量采取的隔离措施  ,以防止用户数据的私有性被破坏 和业务被偷 取;广播和组播功能是 OLT 节点为实现点到点 和点到多点流量传输所应支持的广播和组播能力,以提高带宽使用效率。ODN 适配功能对 ODN 接口( SI R 点)进行分配,一个 OLT 可以提供至少一个 ODN 接口,并具有一系列物理光结构的配置功能,包括光/电和电/光转换、物理媒质访问控制以及定时同   步功能。需要光路保护时,OLT 应能提供备用 ODN 接口。
       业务部分具有业务结构功能,可包括接口配置 、接口保护以及在需要时具有特定业务,比如语音业务等的信令处理和媒质传输制式的 转换功能。OLT 业务部分应至少提供一种业务端口。
公共部分功能包括供电与 OAM 功能。供电功能将外部供电 转换为所需的电源,必 要时提供电源保护功能。OAM 功能提供必要的手段来处理所有功能块的 运行、管理和维护,并可提供网络运行相关的信息(如计费原始信息)。公共部分功能还提供OAM 接口功能。对千本地控制,可以提供测试接口 。通过网络管理接口(Network Management Interface, NMI ) 还可以与上层网管系统相连。
2 ) ONU/ ONT
       ONU/ ONT 的作用是对相应的用户的不同业务进行复用和解复用,以便在上行方向将各种不同的家庭终端的不同业务 信号进行复用起来 ,在同一传输媒质中传输;而在下行方向将不同的业务解复用通过不同的接口送到相应的终端(如电话 机、电视机、计算机等)。UNI 支持语音、视频、数据等业务接入,并 为用户提供对外的接口。ONU/ ONT 还在 R/ S 处提供与 ODN 之间的光接口 ,在 UNI 点实现 FIT x 用户侧的接口功能 ,其功能示意图如图一 所示。
图 一      ONU/ ONT 功能组成
2) ODN

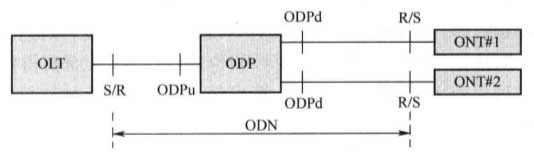

        ODN 是 FITx 网络中参考点S/ R 和 R/ S 之间的部分,其作用是将 OLT 和 ONT连接起来,为 OLT 与 ONT 之间提供传输手段,ODN 的参考结构如图5. 31 所示。
图 二     ODN 的 参考结构
        ODN 由 OLT 和 ONT 之间的光纤组成,可以包含具有汇聚/非配功能的光分配点( ODP ) , ODP 主要完成光信号的分路/和路功能。包含 ODP 的 ODN 具 有若干内部参考点,如 ODPu 、ODPd。参考点 SI R 与 ODPu 之间的光缆线路为 FITx 主干线路参 考点 ODPd 与 R/ S 之间的光缆线路为 FITx 支线线路。
