传统的公共电话交换网 ( PSTN)

时间:2019-10-21 09:22 作者:admin 分享到:
      随着我国三网融合、宽带提速、光进铜退的积极推,进IP  、PON  等技术在通信网络中应用的日趋成熟 。在移动、宽带等各种通信网络高速发展,移动电话大范围普及的今天,传统公众电话交换网PSTN 进入了萧条时期 ,用户规模和网络收入都在持续下降。为了适应电信市 场的融合及多媒体等新业务发展的需  要,满足大客户通信接入的需求 ,同时也为了替换原有超期服役设备,需要挖掘 PSTN 网络的潜能、延长PSTN 的生命周期,我国各大电信运营商已经开始实施固定通信 PSTN  网络的 IP 化升级改造工作。
        虽然从表面上面看,固定通信网络的业务发展没有移动和宽带业务那么迅速, 甚至在逐渐萎缩,但固定通信网络仍然是我们社会各行各业通信的基础,尤其是党  政军、电力、保险、金融、医疗等所有大客户的语音专线,几乎都接入在固定通信网络,而且 PSTN 也能提供最好的通话质量保障。因此,随着即时通信、视频会议等众多多媒体新业务的需求增多,不断地改进技术、升级网络才是PSTN    发展的正确方向。
在技术层面,电话网采用电路交换,主要提供语音通信业务,分为国内电话网 与国际电话网。前者又可分为本地电话 网与长途电话网,后者由国内电话网路和国际电话网路两部分组成。我国电话网原来的网路等级为五级 ,后来随着网络的铺开,为了简化网络结构,在“九五”期间,国家将电话网的等级结构由现有的五级演变为三级。现在的三级结构如图一所示。
       1) 本地网
       本地电话网的服务范围在地理区域上,通常为一个或若干个地市,在一个长途  编号区范围的区域就是一个本地电话网的服务范围。它由若干个端局(或者若干    个端局和汇接局)及局间中继线、长市中继线、用户线、用户交换机(  PABX  )  、电话 机等所组成。例如长途区号024         所涵盖的辽宁沈阳、抚顺、铁岭就同属一个本地电话网。本地网的网络结构大致可划为由端局间 网状连接的网状  网,以及由汇接局和端局组成的汇接网,如图二所示。
      2 ) 长途网
       长途网由起初的 Cl - C4 分级 发展到现在的 DCl 、DC2 模式 ,最后将过渡到无极网。1985 年颁布的《电话自动交换网技术体制》中规定,自动网设 置四级长途交
图 一     电话网络等级结构图

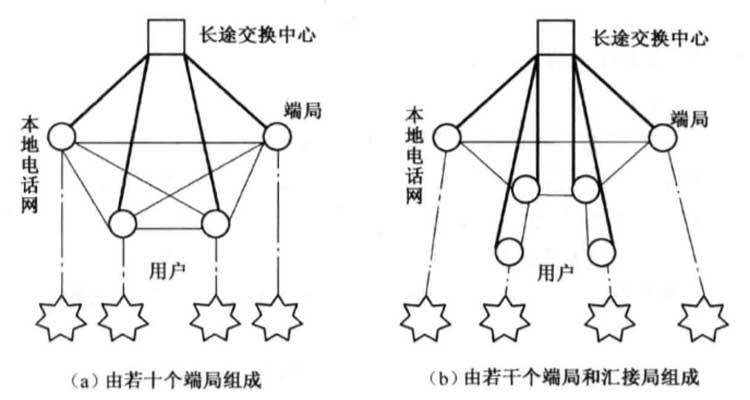

图二    本地网网络结构
换中心。第一级交换中心之间相互连接构成网状网,以下各级交换中心逐级汇接,   根据业务流量和经济合理的原则,组织一定数量的横向或斜向直  达电路。最初的四级长途网如图三所示。
Cl 为大区交换中心 ,当时中国有 6 大中心(西安、北京、沈阳、南京、武汉、成都)和4 大辅助中心(天津、重庆、广州、上海),有的提法为8 大中心,是在 6 大中心加入了广州、上海;C2 为省长途交换中心;C3 为地区、市长途交换中心;C4 为县、区长途交换中心。四级网等级结构分明,充 分利用了当时较为紧张的电路资源,在电话网发展的初期阶段发挥了重要作用。
随着电信新技术的出现和新业务的需求,网路运行质量和管理水 平明显改善, 业务流量流向发生变化,原有的四级组网方式渐渐不能适应网路发展和业务需要。  根据相关技术体制 ,结合我国电话网路组织和运行管 理的实际情况,所出台的《全

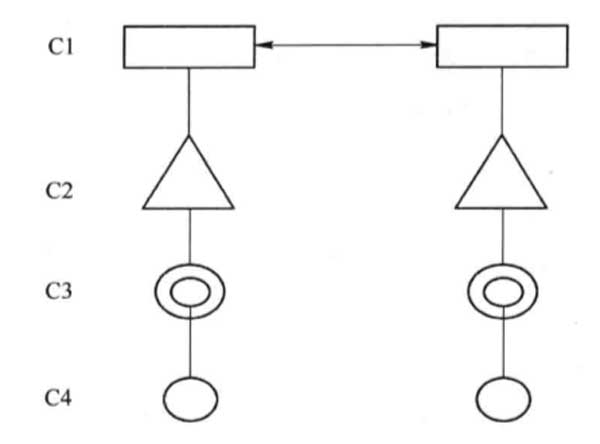

图 三   四级长途网
国长途电话网网路组织管理暂行规定》提出调整方案为:根据各长途交换中心所汇 接的主要话务类型 ,将汇接全省转接(含终端)长途话务的交换中心设为 DCI  交换中心,将主要汇接本地网终端话务的交换中心设为  DC2  交换中心。二级长途网如图 四 所示。

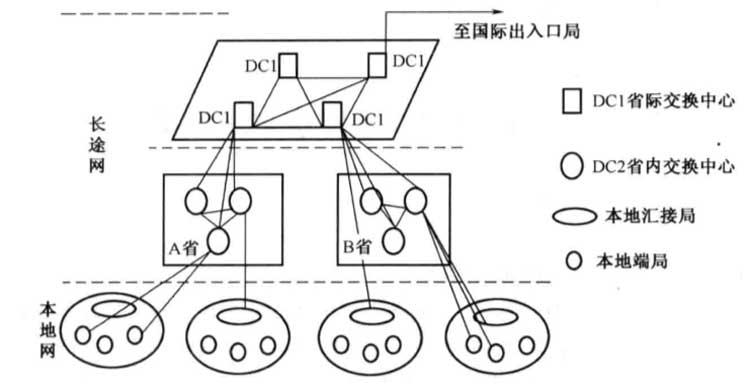

图四    二级长途网
       无级动态选路网相对二级选路网而言,是为了适应电信网中普遍存在的话务量不一致而出现的一种新技术,与传统网络结构有本质区别。所有交换中心不分等级,完全平等,各长途交换机利用计算机控制智能可以在整个网路中灵活选择最经济、最空闲的通路,在任何时候都可以充分利用网路中的空闲电路疏通业务  。美国在1984 年成为世界上第一个在长途网上采用无级动态网技术的国家,从而打破了长途交换网分为若干级的传统网路组织原则。网路结构的简化使长途交换网的网路性能达到前所未有的水平,运营者从中获得了巨大的效益。无极网也将成为我国长途电话网发展的方向 。
