以太网业务在 MSTP 中的实现

时间:2020-02-08 16:29 作者:admin 分享到:
        基于 SDH 的多业务传送平台MSTP 充分利用 SDH 的技术优点,特别是其在保护恢复能力和确保较小延时特性的基础上对网络的传送层加以改造,使之能够适应多业务应用,而且支持第2 层和第3 层的数据传输。其基本原理是通过VC 级联等方式使多种不同的业务能够通过不同的SDH 时隙进行传输,同时将SDH 设备与第 2 层和第 3 层甚至第4 层分组设备在物理上集成为一个实体,简 化了电路指配, 提高了业务提供速率,改进了网络的扩展性。下面分别介 绍 MSTP 的多业务接入过程。
         以太网业务在 MSTP 中的实现:
       MSTP 技术最重要的数据特性主要表现在对以太网业务的技术处理和支持上 。目前,MSTP 技术对以太网业务的 支持有两大类:一类是 IEEE 802. 3 MAC 层的以太环网,包括基于 IEEE 802. 3 MAC  层以太网透传功能和二层交换功能;另一类是基于 IEEE 802. 17 MAC 层的以太环网,即弹性分组环( RPR) 。
        ( I )     以太网透传功能。以太网透传功能是指将来自以太网接口的以太网数据按照某种数据包封装和帧定位方法(例如 PPP、LAPS  和 GFP ) 进行成帧处理后,不经过二层交换,直接映射到SDH 的虚容器( VC)  中,然后通过 SDH设备进行点到点传送。以太网业务透传功能模型如图所示。这种以太网处理方法最简单  ,它 只需 要 SDH 系统提供一条 VC 信道 来实现以太网数据的点到点的透明传送 。其中涉及到的技术包括:以太网数据的成帧方法、成帧后映射到SDH 的 VC  中 的映射方法、VC 通道的级联方法以及传输带宽的管理方法等。

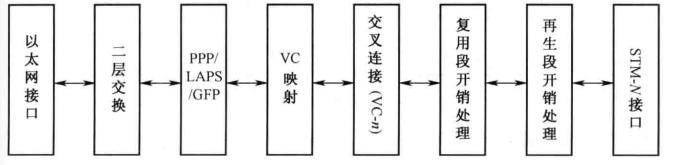

图       以太网透传功能模型
        针对以太网业务在不同终 端和不同时刻对带宽的不同需求,可以通过 VC 级联的方式实现传输链路带宽的可配置功能。所谓 VC 级联就是把多个 VC  按照一定的规则组合起来构成一个传送整体以适应不同带宽业务的需求。VC      的级联方法可分为相邻级联和虚级联。相邻级联又称为连续级 联,即将同一个 STM - N 中的X 个相邻的 VC 依次首尾相连,构成一个整体信息结构进行传输,以 便能够灵活地承载不同带宽的以太网业务 ,其只具有一列 POH 指示比特,即用第一个 VC   的
POH 作为公用的POH , 级联后的装载单元在整个传输过程中不得不具有相同的路由和连续的带宽。而虚级联是指将分布在同 一个 STM - N 中不相邻的X 个 VC 或 分布在不同 STM - N 中不相邻的X 个 VC( 可同一路由,也可不同路由)用字节间插复用方法级联成一个整体结构进行传输,其与相邻级联不同的是 ,每个 VC 都保留 自己的  POH。级联的最大优势是能够提高传输系统的频带利用率  。传统的SDH 通过网管人工配置业务带宽,为了实现更为灵活的动态管理,引入了链路容量调整   机制( Link Capacity  Adjustment  Scheme, LCAS) 技术。LCAS 技术能够根据需求动态地调整 VC  的虚级联个数,来实现对带宽的实时管理,从 而在保证承载业务质量的同时,大大提高网络的利用率。
         基于SDH 且具有以太网透传功能的多业务传送节点应具备如下功能:
1) 传输链路的带宽可配置;
2 )从 接口接收下来的所有正 常的数据帧都必须能够被完整地映射到虚容器VC 中,能确保以太网业务(包括MAC 帧和 VLAN 标识在内)的透明传送;
3) 以太网数据业务的封装可采用PPP、LASP 或 GFP ;
4) 可以采用ML_PPP 封装或 VC 的相邻级联/虚级联来保证数 据帧在传送过程中的完整性。对以太网透传业务的保护,可以直接利用 SDH 层面的保护,如复用段保护、通道保护和子网连接保护等。
