软切换过程

时间:2021-01-21 17:55 作者: 世讯电科融合通信系统
            切换的前提是及时了解各基站发射的信号在到达移动台接收地点的强度。因此,移动台 必须对基站发出的导频信号不断进行测量.并把测量结果通知基站。在CDMA软切换过程中,移动台需要搜索导频信号并测量其信号强度,设置切换定时 器,测量导频信号中的PN序列偏移(相位),并通过移动台与基站的信息交换完成切换。
            软切换的具体过程包含三个阶段:
①移动台与原小区基站保持通信链路;
②在移动台与 原小区基站保持通信链路的同时,与新的目标小区(一个或多个小区)的基站建立通信链 路;
③移动台只与其中的一个新小区基站保持通信链路。

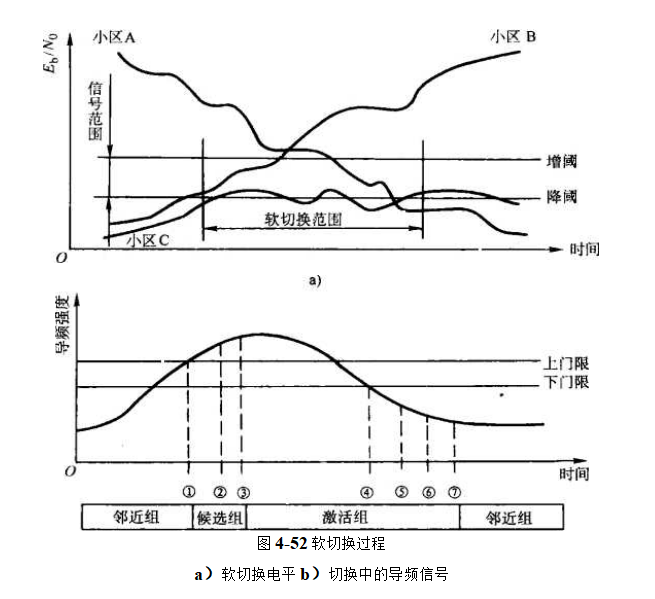

            实现软切换的前提条件是移动台应能不断地测量原基站和相邻基站导频信道的信号强 度,并把测量结果通知基站。图4-52a示出了移动台由A小区到B小区的越区软切换的信 号电平与判决门限。因为来自C小区基站的导频信号强度低于下门限(降阈),所以该导频 信号不介入切换。
a)软切换电平b)切换中的导频信号
            当移动台测量到采自相邻小区基站的导频信号大于上门限(增阈)时,移动台将所有 高于上门限导频信号的强度信息报告给基站(移动交换中心),并将这些导频信号作为候选 者。这时,移动台进入软切换区。移动交换中心通过原小区基站向移动台发送一个切换导向的消息。移动台依照切换导向 指令跟踪新的目标小区(一个或多个小区)的导频信号,将这些导频信号作为有效者(或激活者)。同时,移动台在反向信道上向所有激活者的基站发送一个切换完成的消息。这时,移动台除仍保持与原小区基站的链路外,与其他新小区基站建立了链路。因此,在此阶 段移动台的通信是多信道并行的当原小区基站的导频信号强度低于下门限时,移动台的切换定时器开始计时,当计时器 满时,移动台向基站发送导频信号强度的测量消息,基站向移动台发送一个切换导向消息, 依此切换导向消息移动台拆除与原小区的链路,保持新小区的链路,同时向基站发送一个切 换完成消息。原小区基站的导频信号由有效者变为邻近者。这时,就完成了越区软切换的全过程。
            对于某一个小区基站的导频信号而言,在切换过程中其导频信号是处在不同的状态—— 相邻、候选、激活。因为处在这三种状态的导频信号不止一个,所以将它们称为组,如图 4-52b所示。图中:
①表示进入软切换过程的时刻;
②表示基站向移动台发送切换导向消息 的时刻;
③表示导频信号由候选变为激活状态的时刻;
④表示移动台启动切换定时器的时 刻;
⑤表示定时器计时终止的时刻;
⑥表示移动台向基站发送切换导向消息的时刻;
⑦表示 软切换过程结束的时刻。
