CDMA系统体系结构与大多数第二代移动通信系统甚至第一代移动通信系统基本类 似。WCDMA系统包括若干逻辑网络元素。逻辑网络元素可以按不同子网分类，也可以按功 能来划分。

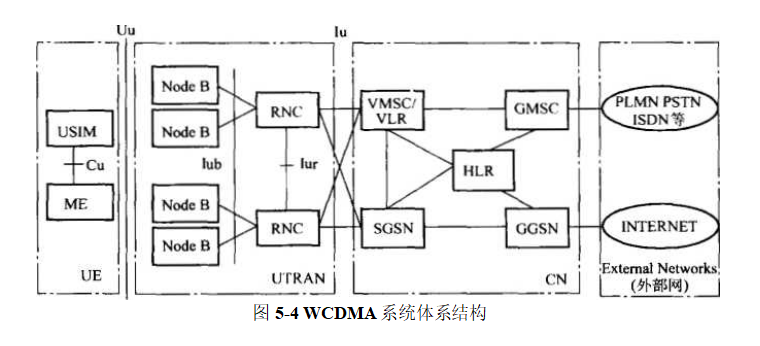

            如图5-4所示，WCDMA逻辑网络元素按功能可以分成用户设备终端（UE）、无线接 入网（RAN）和核心网（CN）e无线接入网可以借用UMTS中地面RAN的概念，简称为 UTRAN。RAN处理与无线通信有关的功能。CN处理语音和数据业务的文换功能，完成移动 网络与其他外部通信网络的互联，相当于第二代系统中的MSC/VLR/HLRO除CN基本上来 源于GSM外，UE和RAN采用WCDMA无线技术规范。各网络单元简介如下。
