光传送网技术的结构

时间:2020-07-09 09:14 作者: 世讯电科融合通信系统
            光传送网(OTN)是一种以波分复用与光通路技术为核心的新型通信网络传送体系,它由通过光纤链路连接的光分插复用、光交叉连接、光放大等网元设备组成,对承载客户信号的光通路实现传送、复用、交换、管理、监控和生存性的功能。完整的OTN包含光层和电层。在光层,()TN可以实现大颗粒的处理,类似于WDM系统;在电层,OTN使用异步的映射和复用.使得关键的交叉可采用经济的空分交叉技术。OTN技术在实现与WDM同样充足带宽的前提下,具备和SDH一样的组网能力,同时克服了以虚容器调度为基础的SDH传送网扩展性和效率方面的明显不足,提供了一种用于管理多波长、多光纤网络带宽资源的经济有效的技术手段。与其他类型的传送网络相比较,OTN可综合利用电层交叉与光层交叉的优势,具有吞吐量大、透明度高、兼容性好和生存能力强等特点,成为面向新一代高速率通信网络重要的统一传送平台技术,代表了大容量多业务统一承载的发展方向,是国家宽带网络基础设施建设的关键,具有极其广阔的应用前景和市场潜力。
实现光层联网的基本目的包括:
•消除电子设备引入的带宽瓶颈,大大提高传送网的吞吐容量;
•允许旁路非落地业务,降低对节点路由器规模的要求;
•提供了透明的光传送平台,允许互连任何新老系统和制式的信号;
•采用合理的网络分层技术减少建网成本和维护管理成本;
•同时实现光层和数据业务层在不同粒度上的联网,可以增强网络整体资源利用率与组网灵活性;
•实现以波长为基础的快速故障保护与自动恢复,保证光层服务质量(QoS);
•支持网络可扩展性,允许随节点数目和业务量增长平滑升级现有网络;
•支持网络可重构性,允许根据业务需求变化动态配置网络逻辑拓扑;
•网络可靠性高、可维护性好,便于开通基于波长或光纤级别的新业务。

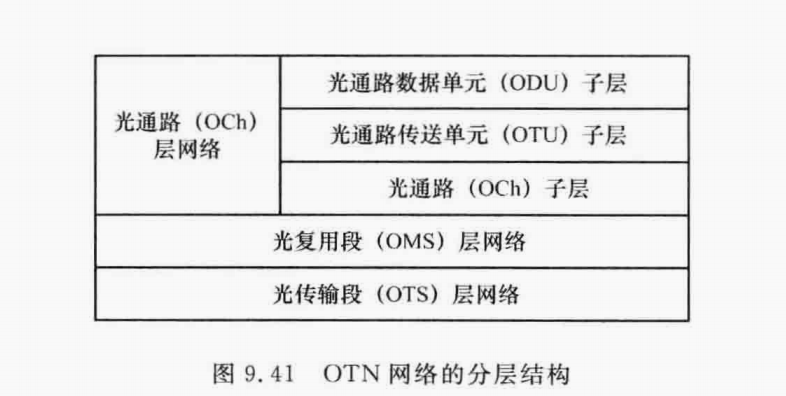

            如图9.41所示,OTN传送网络从垂直方向分为光通路(OCh)层网络、光复用段(OMS)层网络和光传输段(OTS)层网络三层。相邻的层网络形成所谓的客户/服务者关系,每一层网络为相邻上一层网络提供传送服务,同时又使用相邻的下一层网络所提供的传送服务。
OTN网络的分层结构
