光纤接入网的基本结构

时间:2020-10-14 10:55 作者:admin 分享到:
            光纤接入网与传统意义上的光纤传输系统不同,它是一种针对接入网环境所设计的特殊光纤传输网络。图11.12给出了一个与具体业务应用无关的光纤接入网的参考配置,根据分路方式的不同可分为无源光网络(PON)和有源光网络(AON),前者采用无源光分路器(POS),后者采用有源电复用器(如PDH,SDH或ATM设备)。

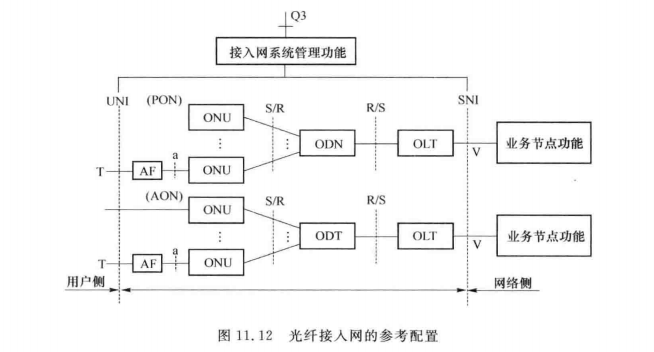

光纤接入网的参考配置
            下面以PON为例描述光纤接入网的基本结构。从图11.12中可以看出,光纤接入网包含4种功能模块,即光线路终端(OLT)、光分配网络(ODN)、光网络单元(ONU)和适配功能(AF);5个主要参考点:光发送参考点S、光接收参考点R、与业务节点间的参考点V、与用户终端间的参考点T和AF与ONU间的参考点a;3个接口:网络维护管理接口Q3、用户节点接口UNI和业务节点接口SN1。由于目前业务节点处理的信号和用户发送接收的信号均为电信号,因此在光纤接入网的网络侧和用户侧都要进行光/电和电/光转换。
